CX 500 Restauration

Hier sieht man ein paar ausgewählte Fotos von der Restauration meiner ehemaligen CX 500:
Motor-Nr.             230 9336
Fahrgestell-Nr.      2309337
Erstzulassung:         20.07.1981


Eigentlich wollte ich mir diese erste Maschine kaufen, um damit gleich fahren zu können. Aber leider hat sich bereits bei der ersten Ausfahrt herausgestellt, dass die Reifen schon sehr alt und unwuchtig waren und die Ansauggummis undicht sind.
Somit war der Zeitpunkt gekommen, erste Reparaturen am Motorrad vorzunehmen. Im Winter habe ich dann mal einige Sachen restauriert.
Den Motor wollte ich in Ruhe lassen, was ein Fehler war. Denn im Jahr darauf kündigte sich die Wasserpumpendichtung an. Somit war ein zweiter Teil der Restauration erforderlich. Dafür war anschließend wirklich so gut wie alles gemacht, was an der Reihe stand.

Es wurde wirklich sehr vieles restauriert, nur der Rahmen war noch in so gutem Zustand, dass ich daran nichts änderte (außer Lack-freie Stellen ausbessern). Außerdem habe ich das Getriebe und die Federgabel unberührt lassen. Letztere muss der nächste Besitzer machen, da sie mit neuen Dichtirngen und neuen Federn ausgestattet gehört.

Ansosnten war das Motorrad zum Schluss echt schön anzusehen und ist auch gut gefahren.
Aber mir war sie leider zu schwer und für meine Einsatzzwecke zu ungeeignet und somit habe ich mich für den Verkauf entschieden und das gute Stück am 04.11.2011 an einem Liebhaber  verkauft.

Die Bilder sind in Aufnahmereihenfolge dargestellt.
Zum Vergrößern auf's jeweilige Bild klicken.

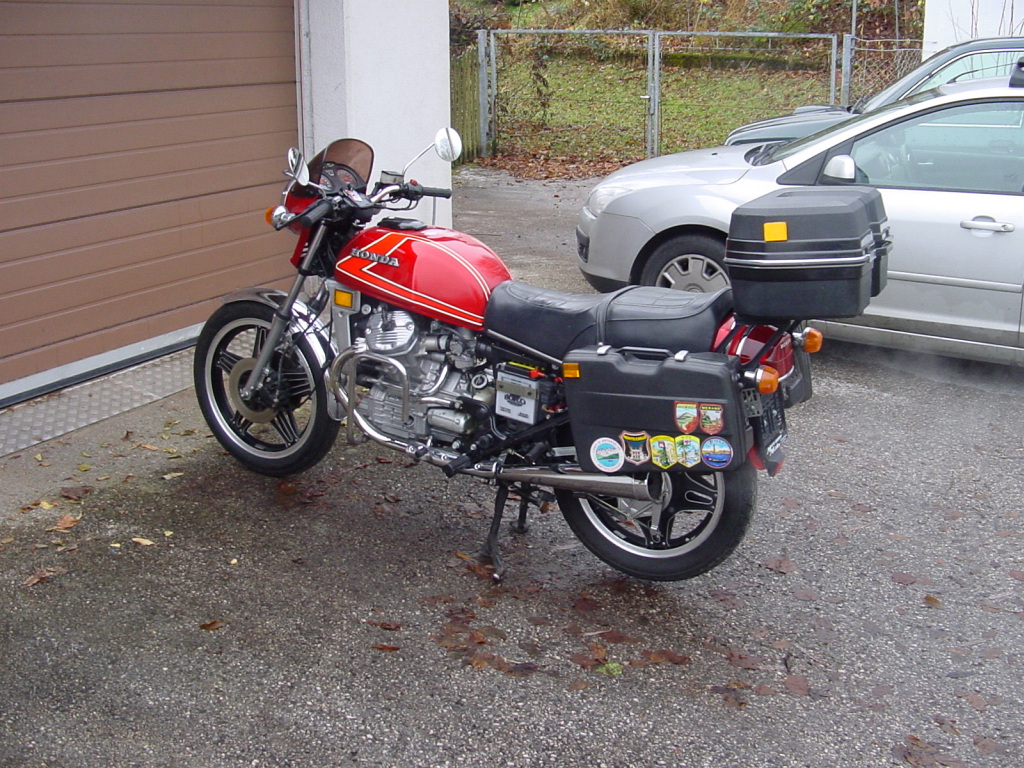

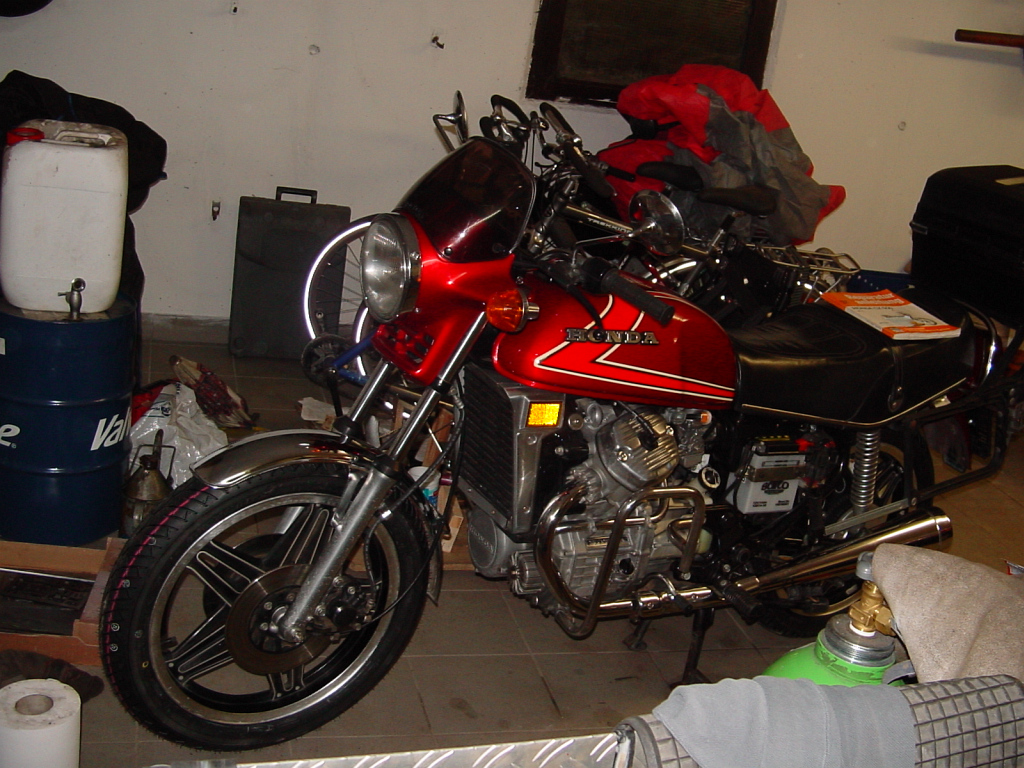

CX500-vor-Restauration

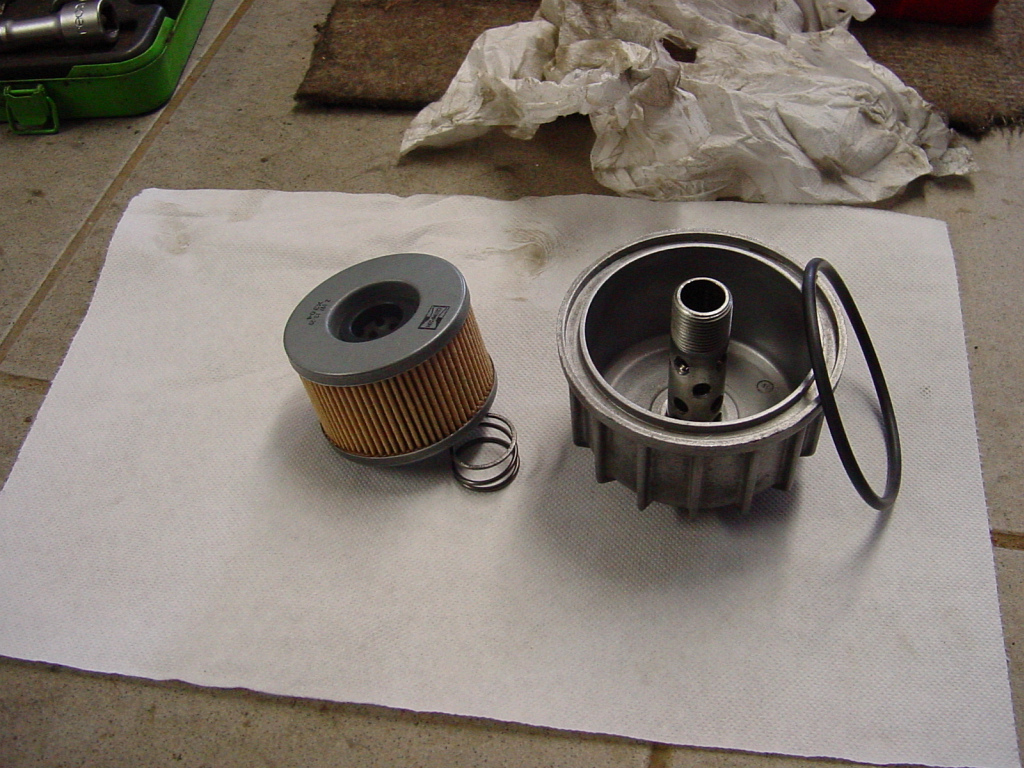

neuer Ölfilter

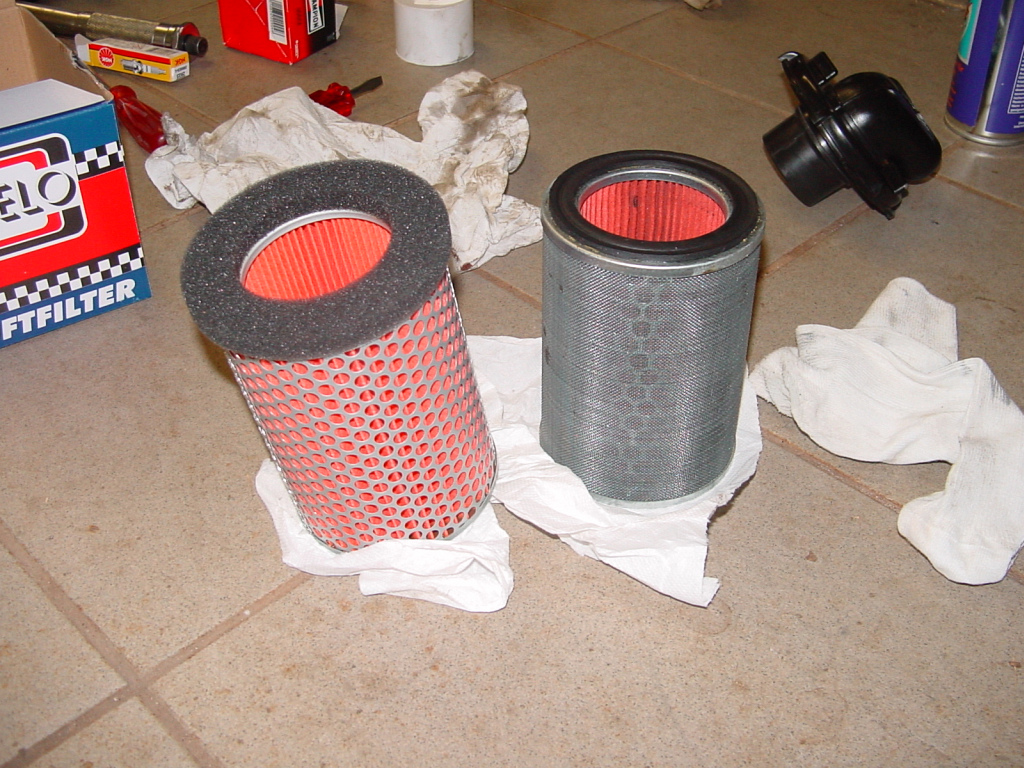

neuer Luftfilter

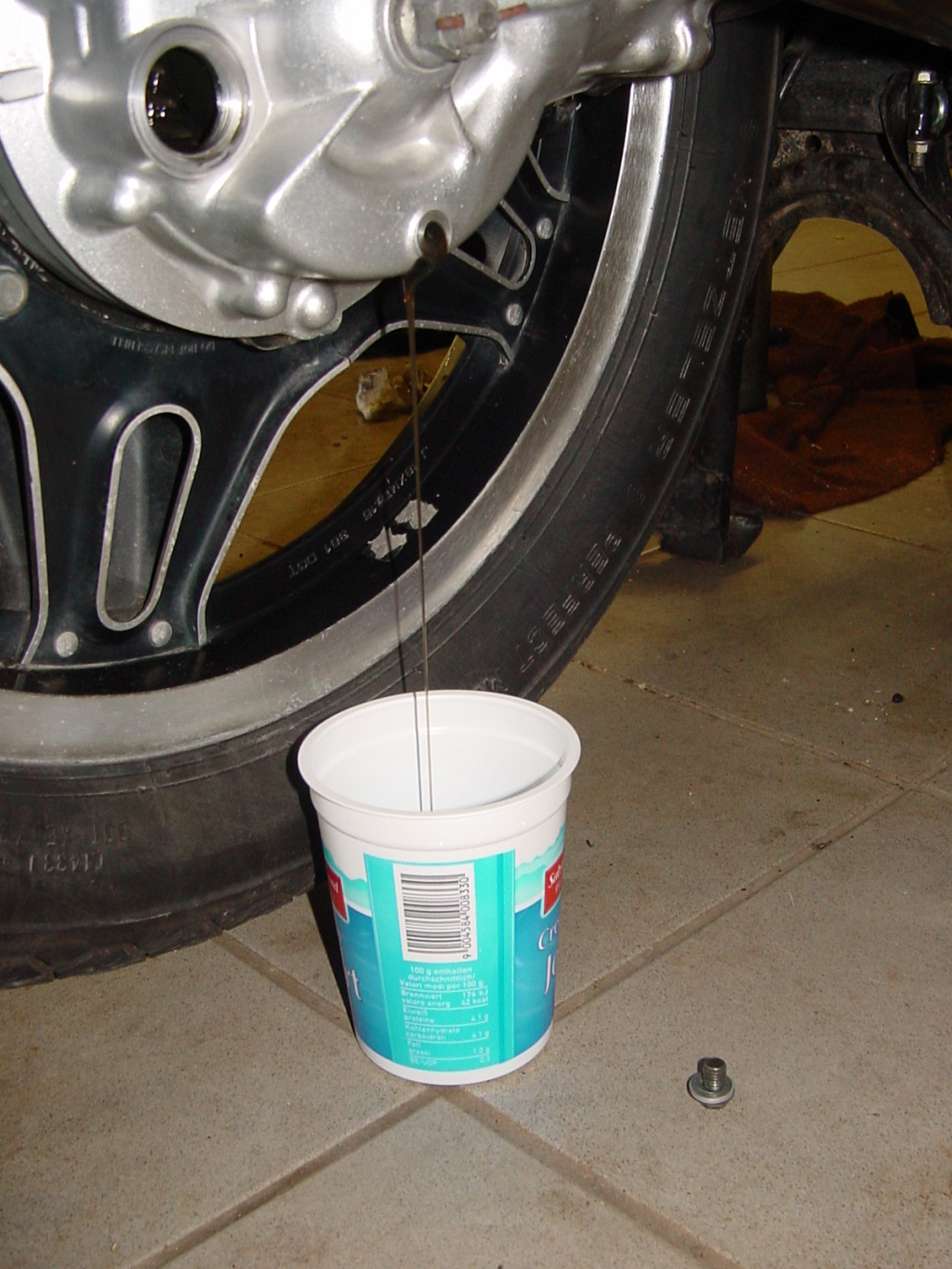

Kardangetriebeölwechsel

Kardan abschmieren

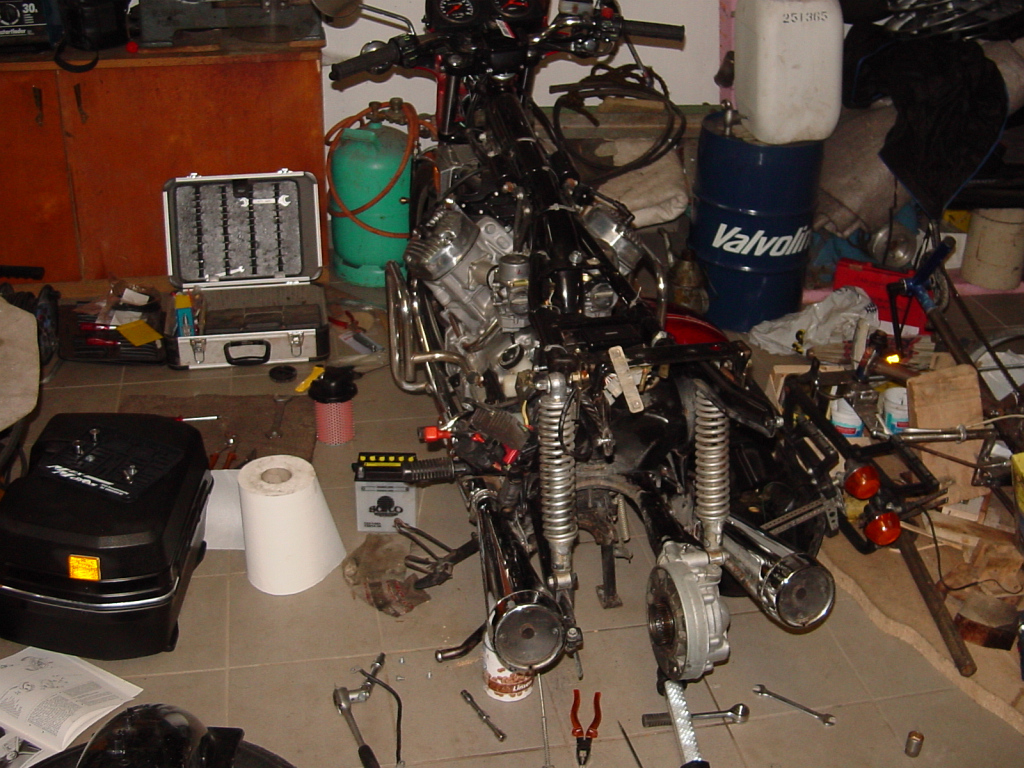

Das Motorrad wird kürzer...

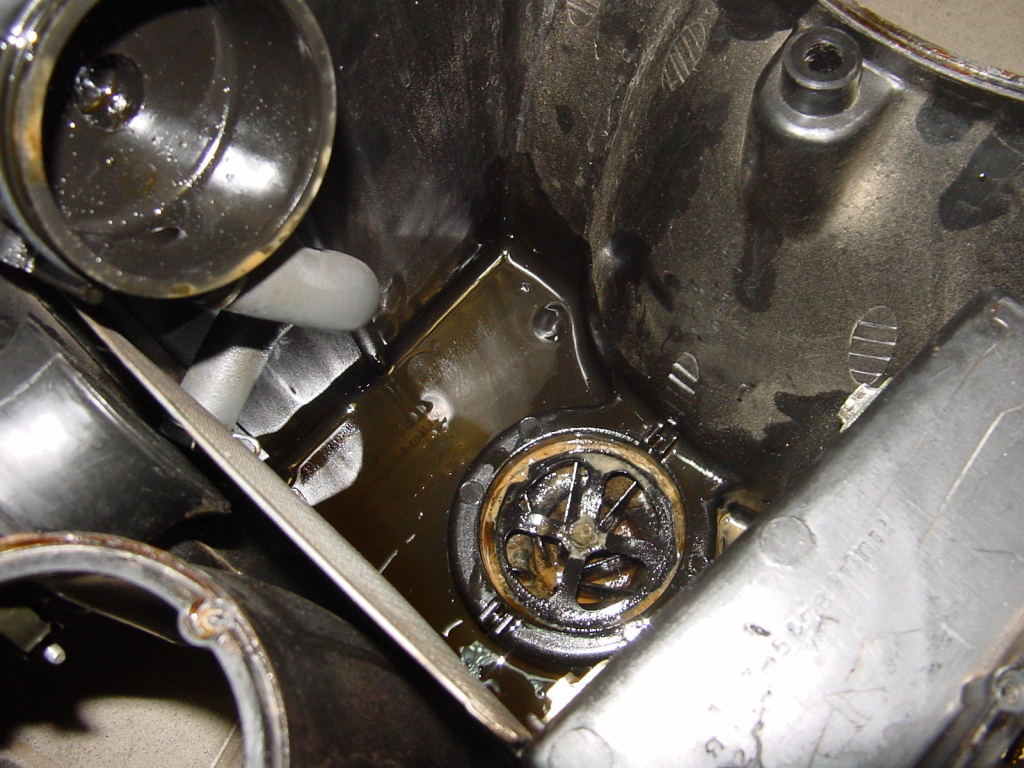

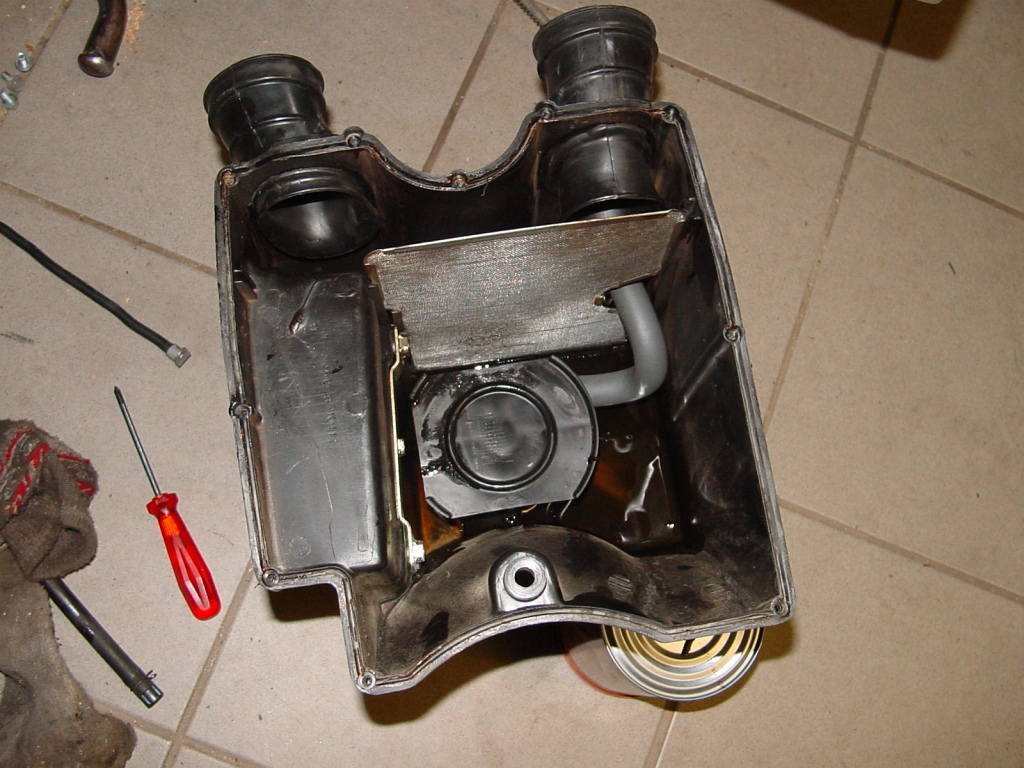

Öl im Luftfilterkasten :-(

Öl im Luftfilterkasten :-(

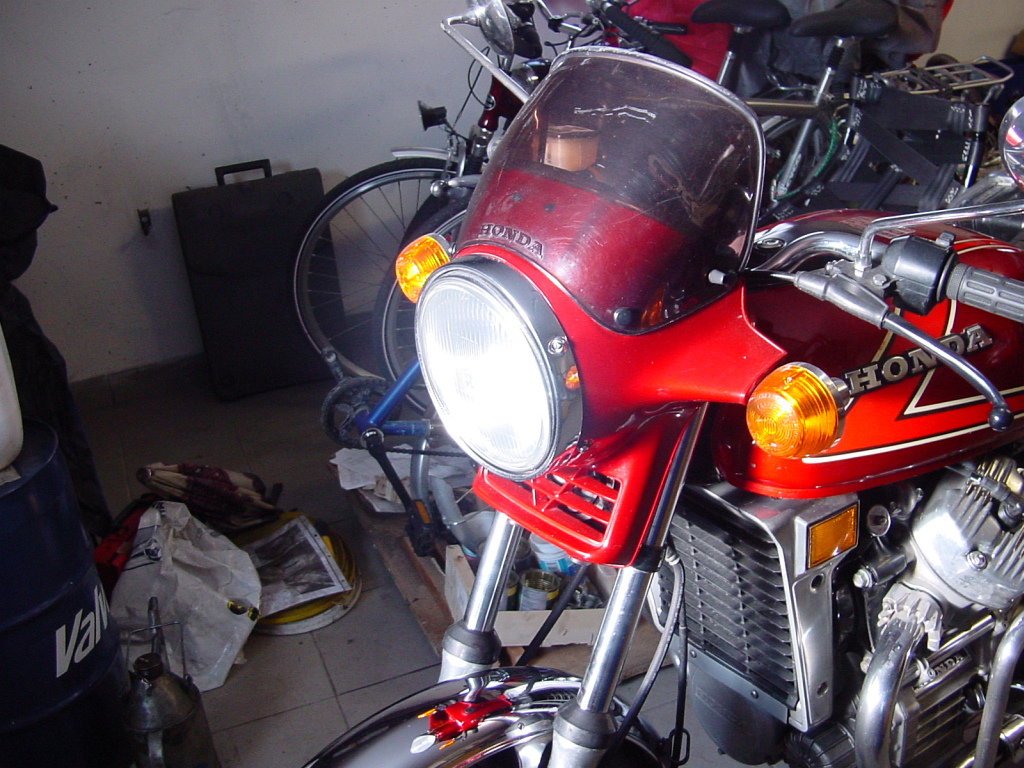

Vor der Restauration

neuer Ölfilter neuer Luftfilter

Kardangetriebeölwechsel

Kardanwelle abschmieren

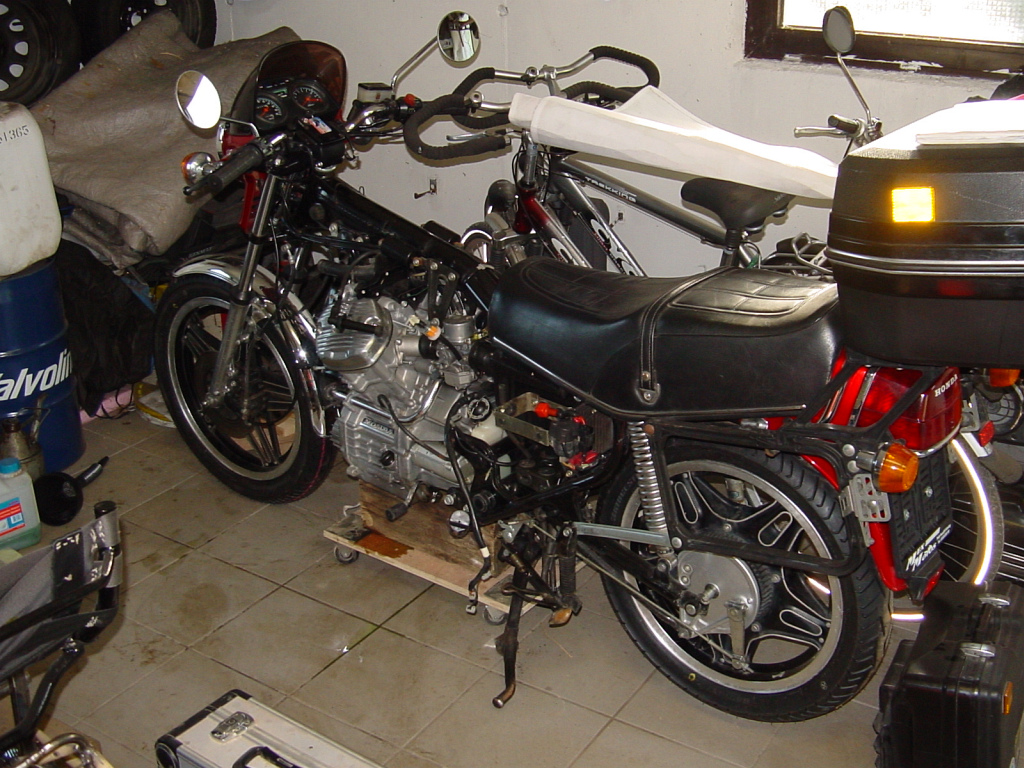

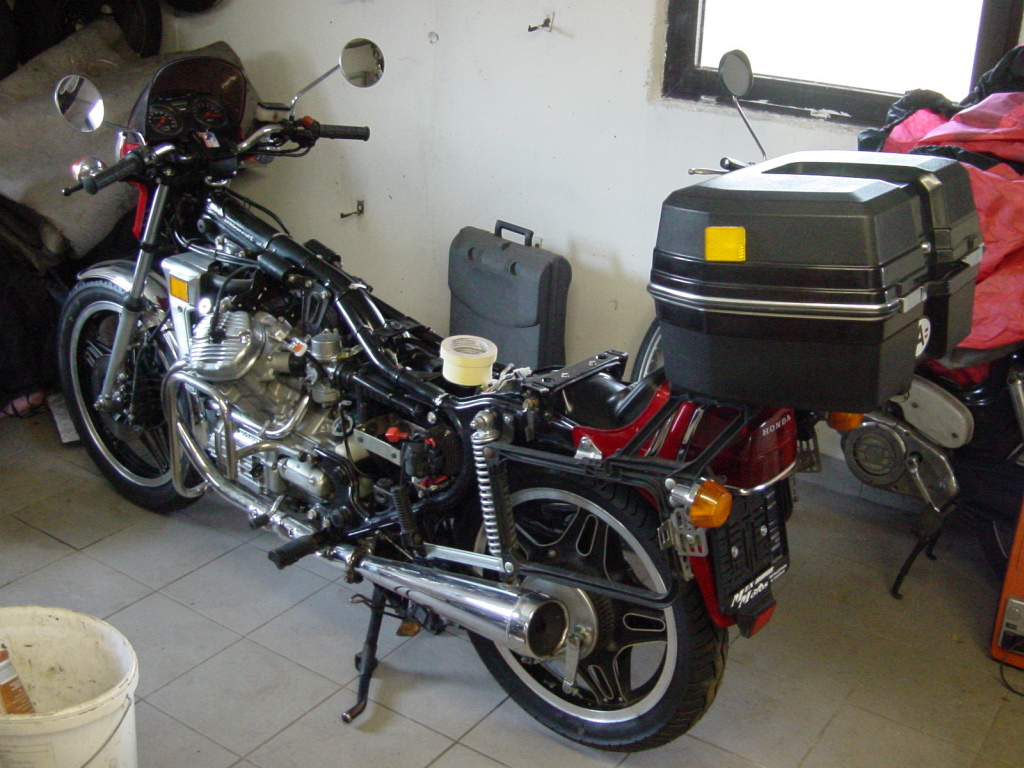

CX wird stets kürzer :-)

Öl im Luftfilterkasten :-(

Öl im Luftfilterkasten- Detail

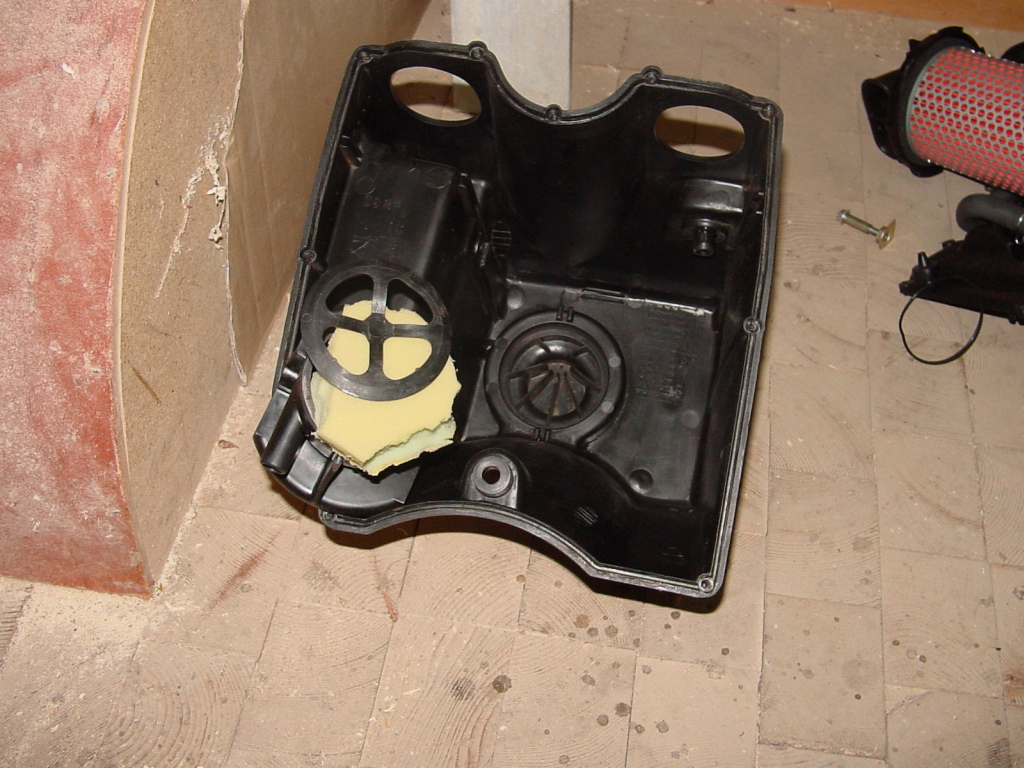

Luftfilterkasten gereinigt

Vergaserreinigung

Vergaserreinigung

neue Ansaugstutzen

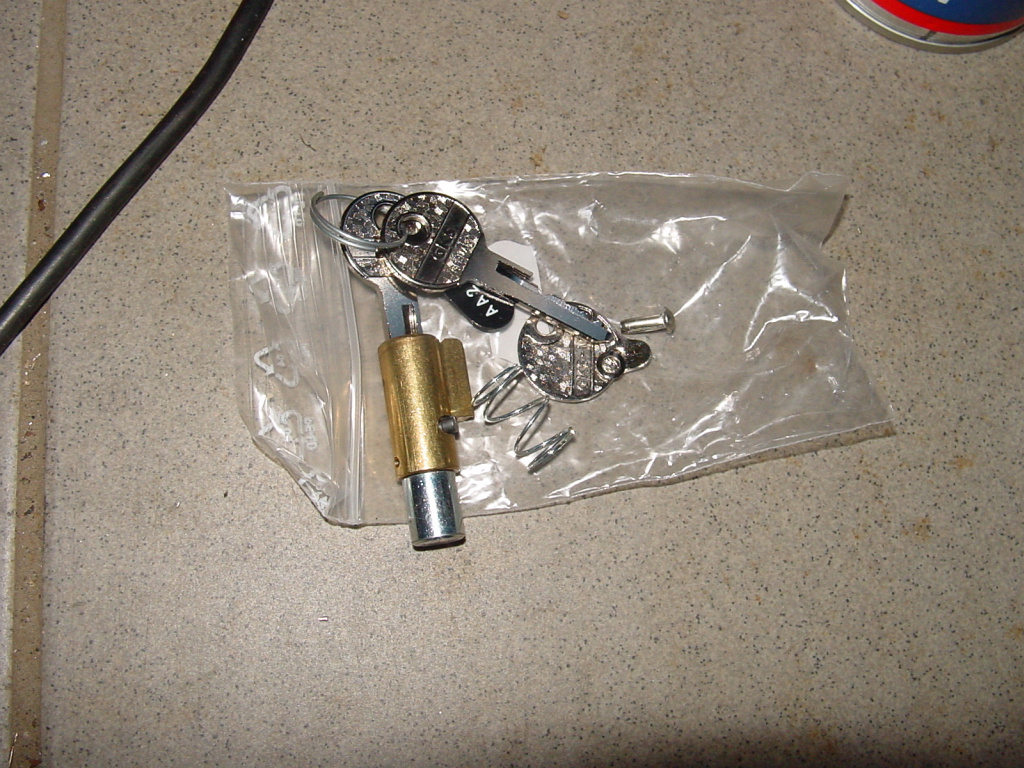

neues Lenkerschloss

Neues Lenkerschloss

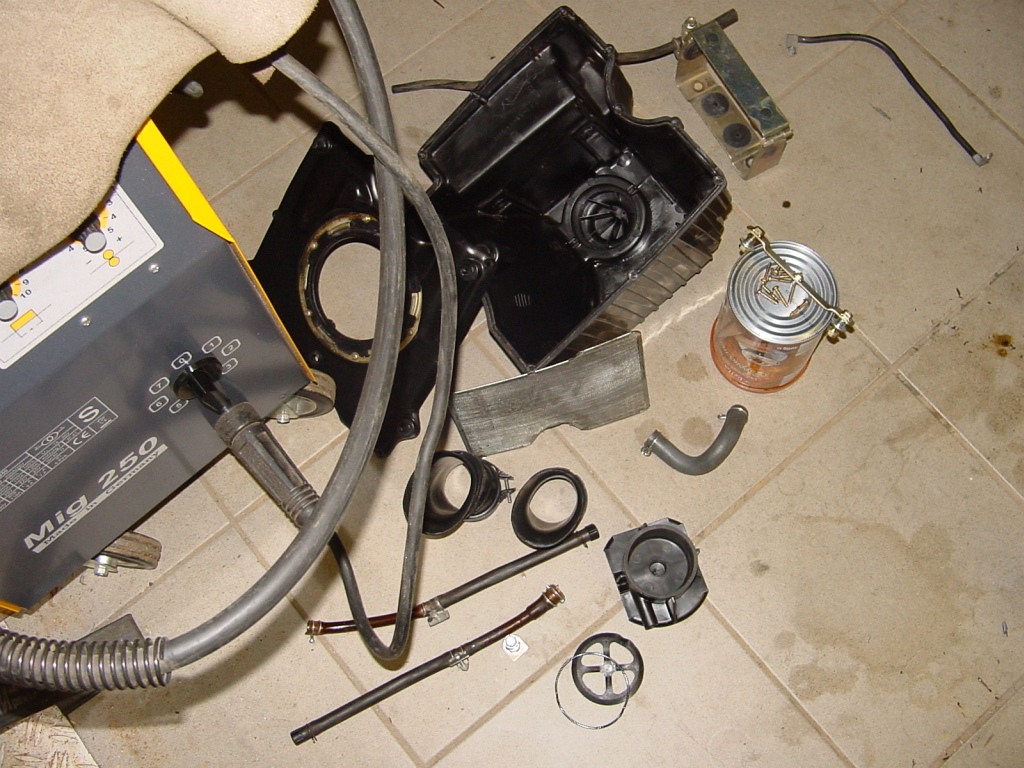

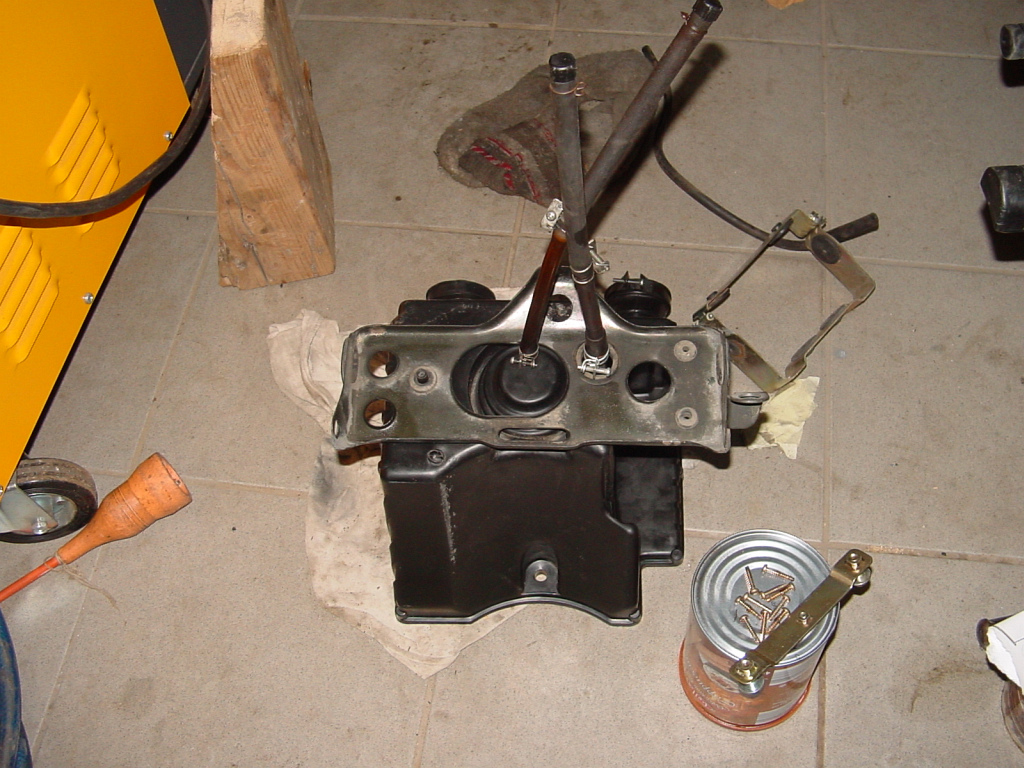

Luftfilterkastenzusammenbau

Luftfilterkastenzusammennbau

Luftfilterkasten gereinigt

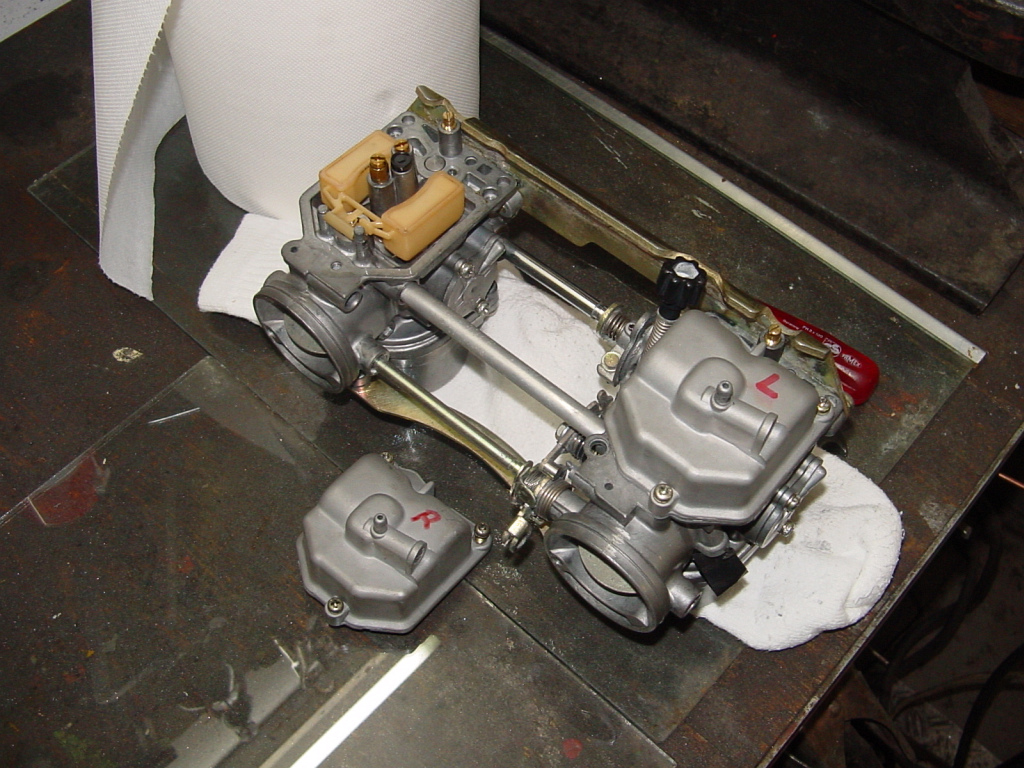

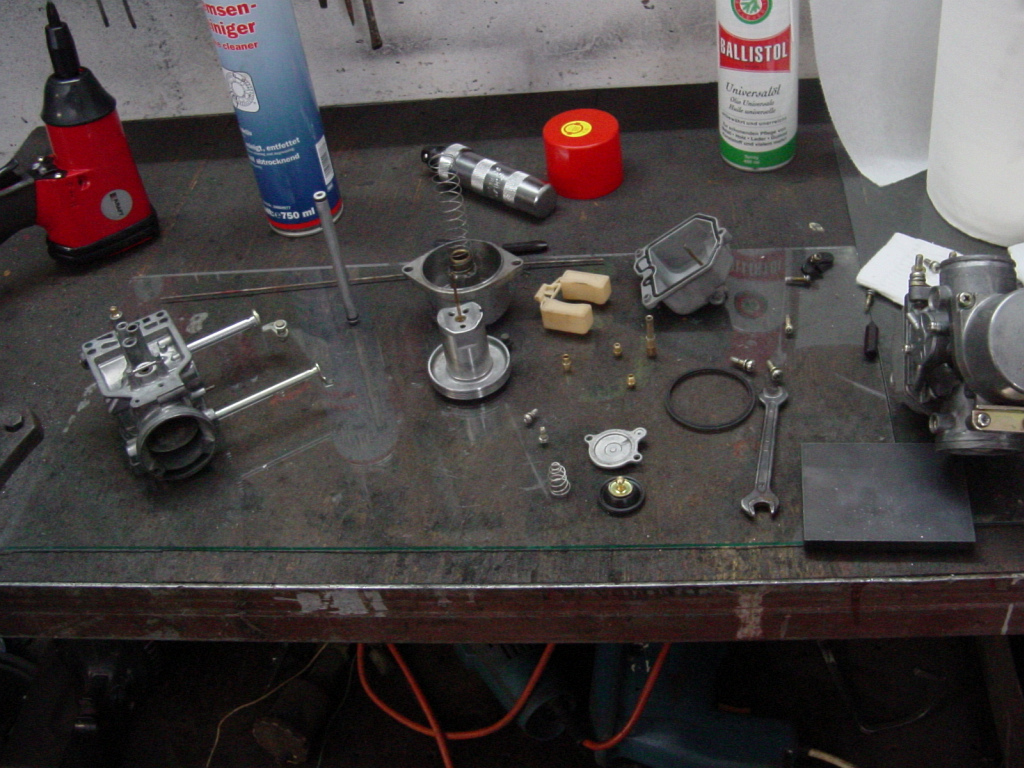

Beginn der Vergaserüberholung

Vergaserüberholung

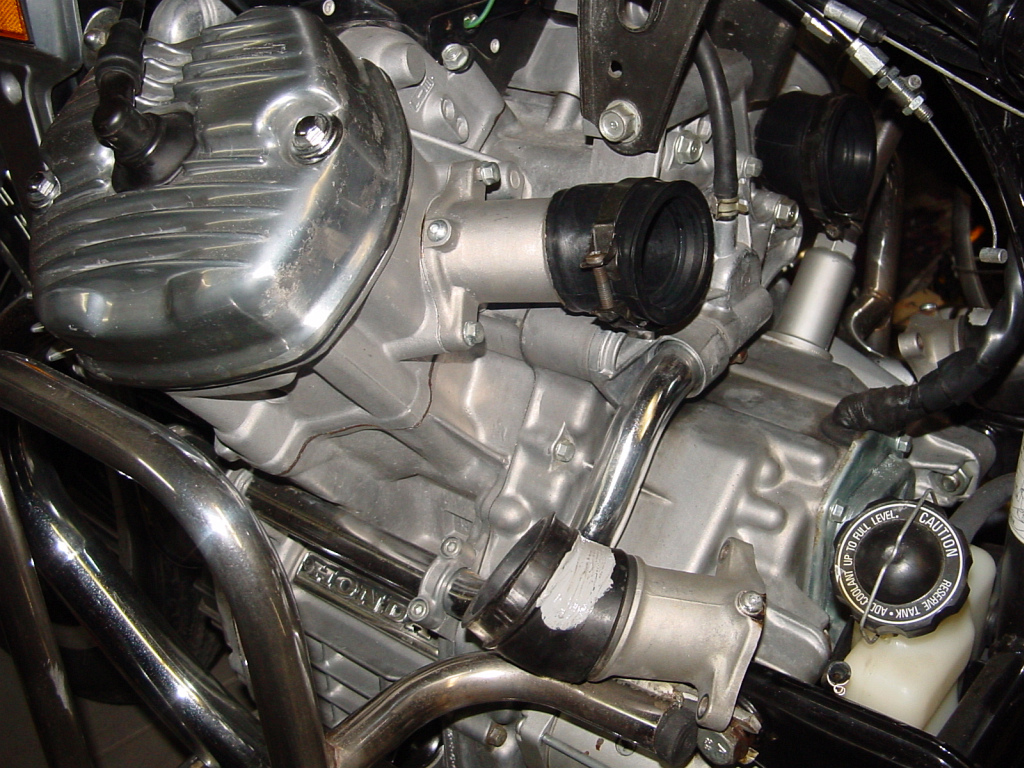

neue Ansaugstutzen

altes Lenkschloss asugebohrt neues Lenkschloss

Zusammenbau des Luftfilterkastens

Zusammenbau des Luftfilterkastens

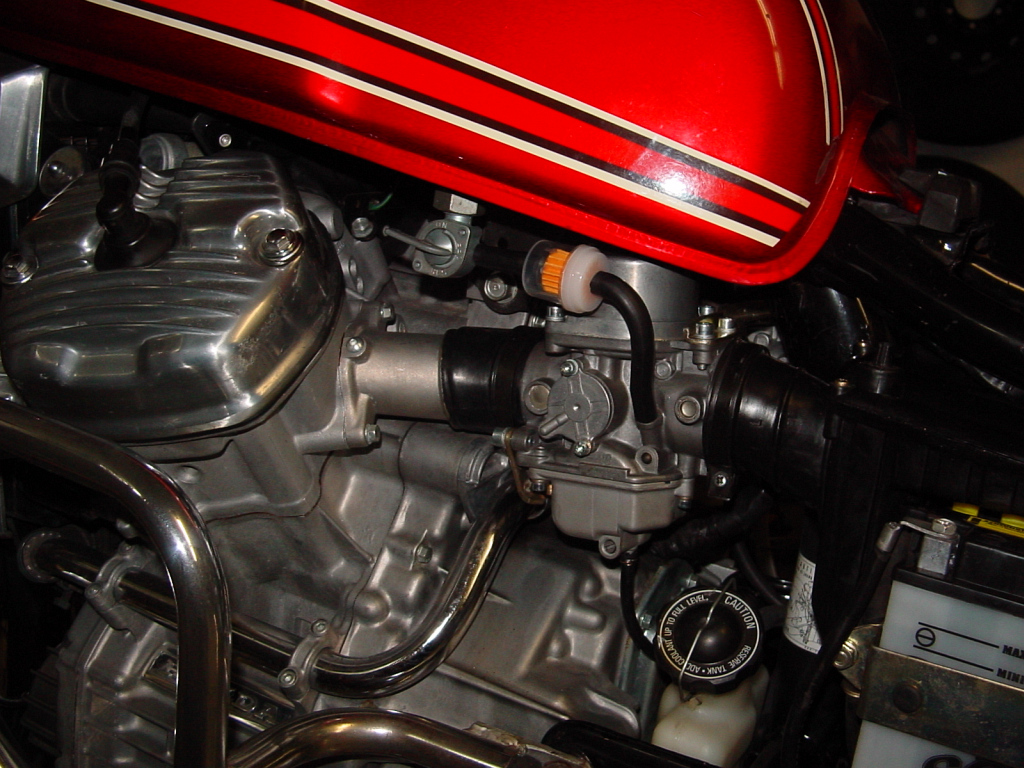

externer Benzinfilter

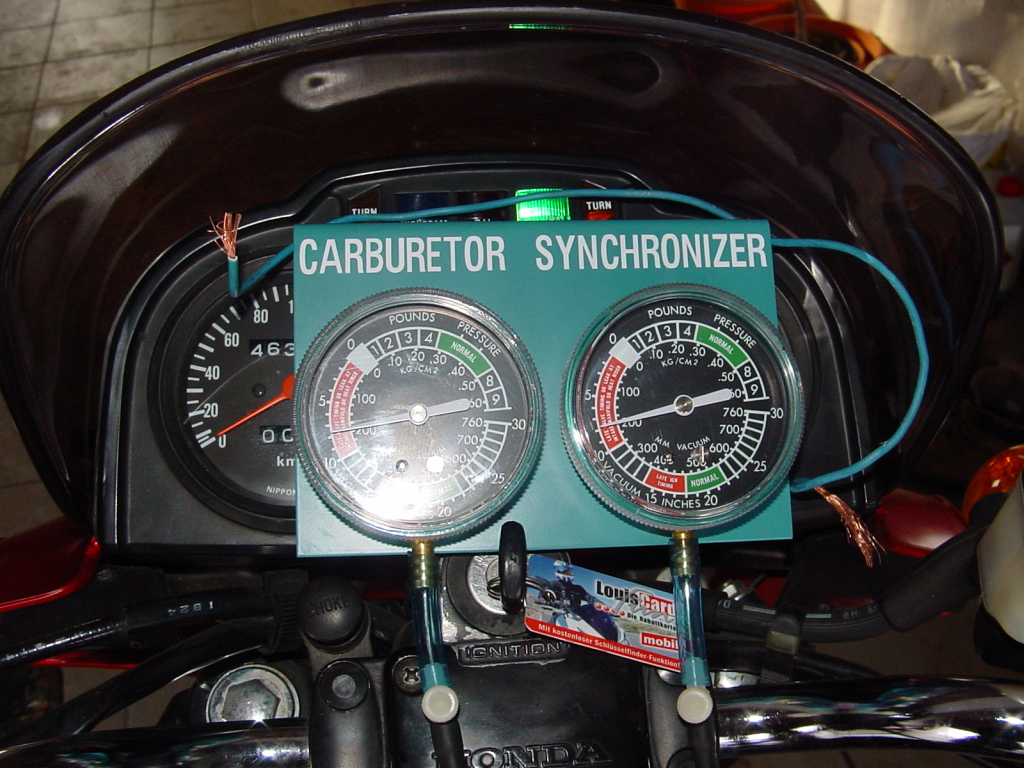

Vergasersynchronisation

neue Reifen (BT45)

Restaurationsabschnitt 1 fertig

Restaurationsabschnitt 1 fertig




externen Benzinfilter eingebaut

Vergaser-Synchronisation

neue Reifen (BT45)

Restaurationsabschnitt 1 fertig

Restaurationsabschnitt 1 fertig


Beginn von Teil 2

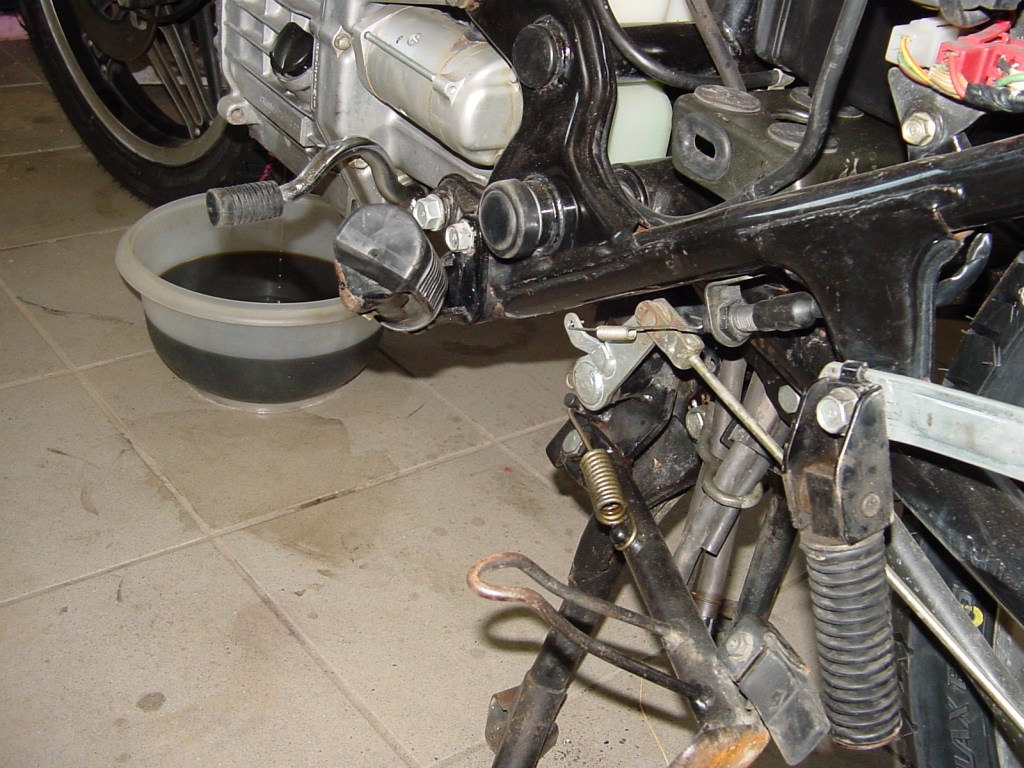

Öl ablassen

Motorausbau

CX ohne Motor

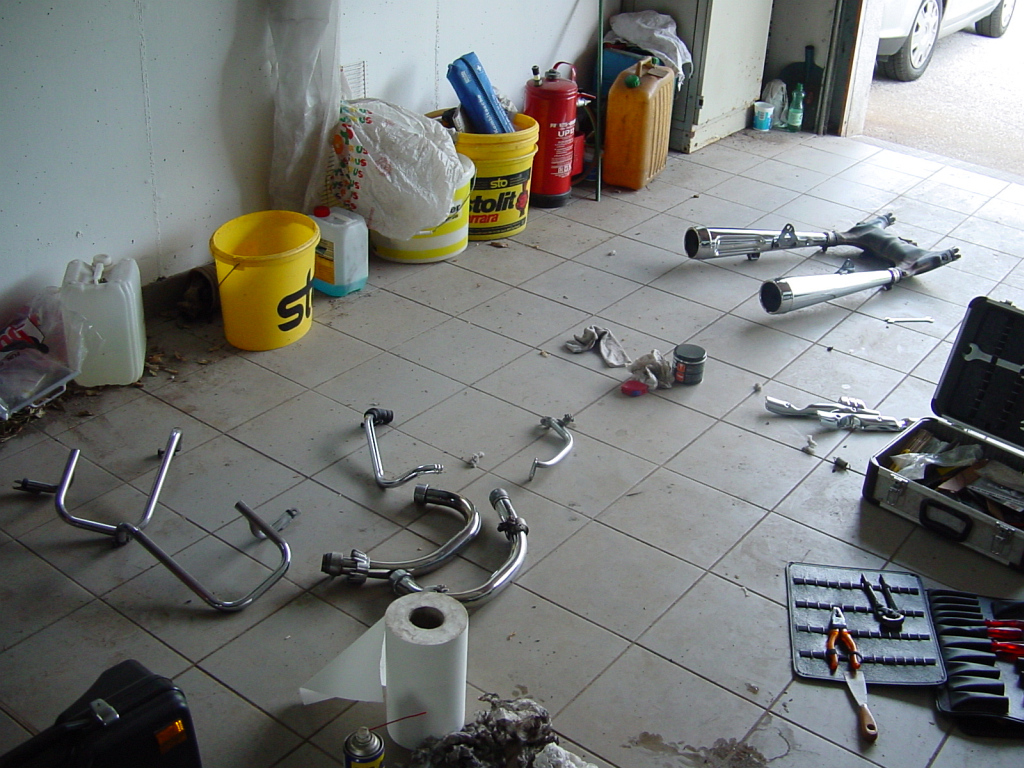

Auspuff Zwischenlagerung

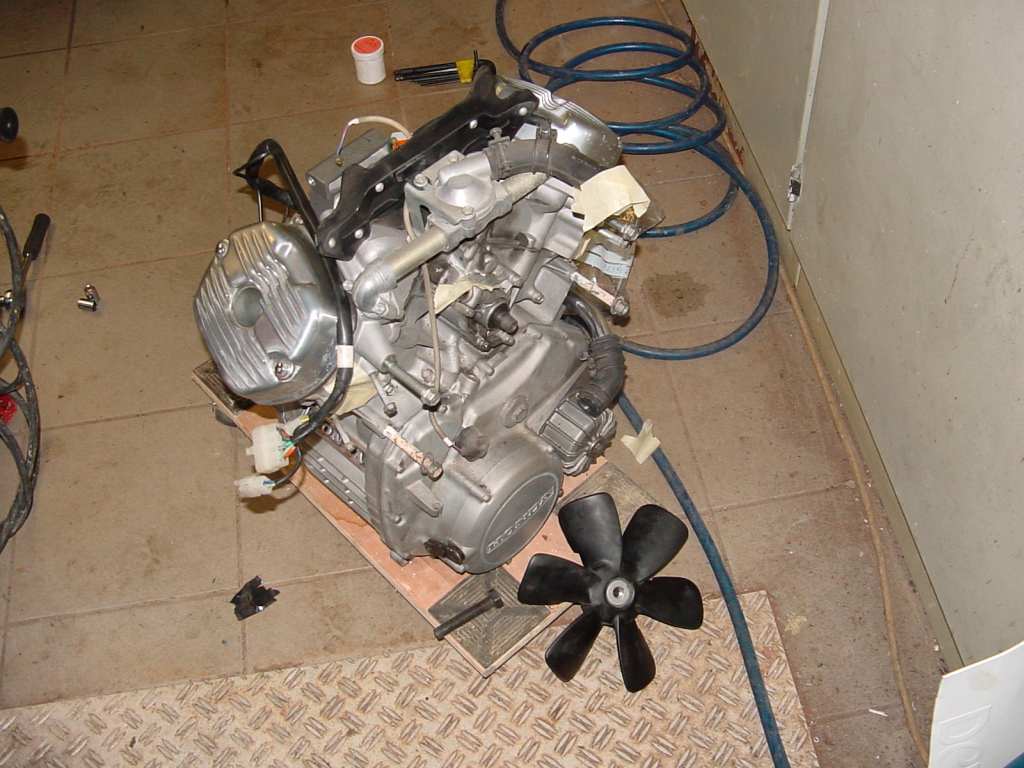

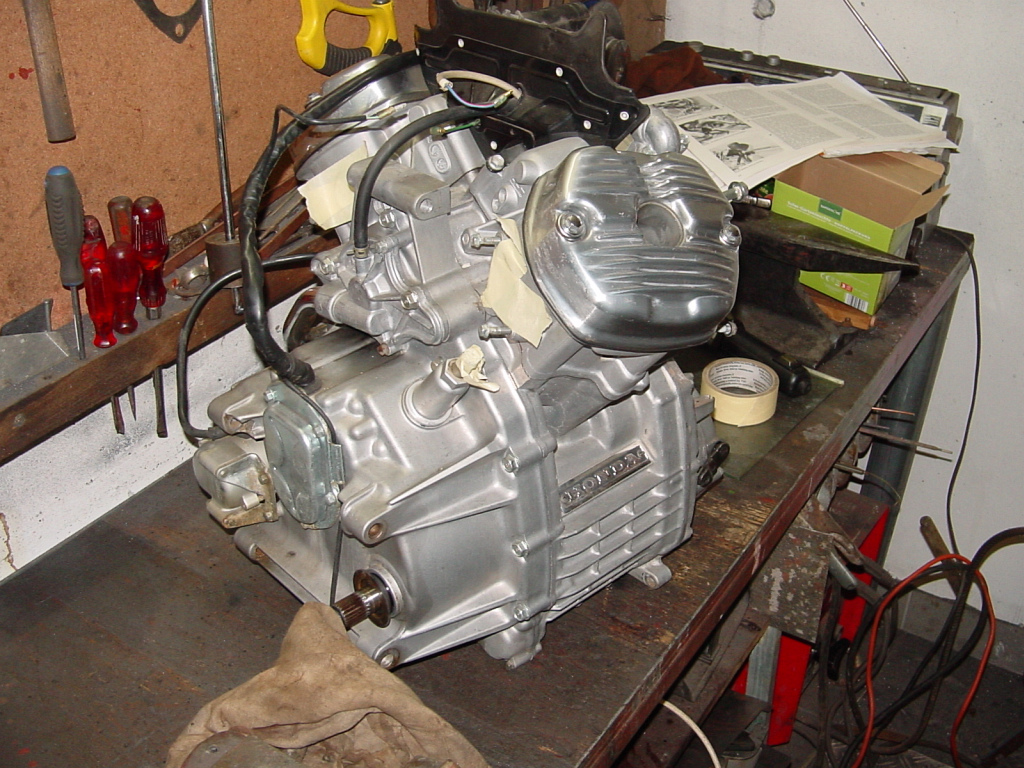

Motor auf Werkbank

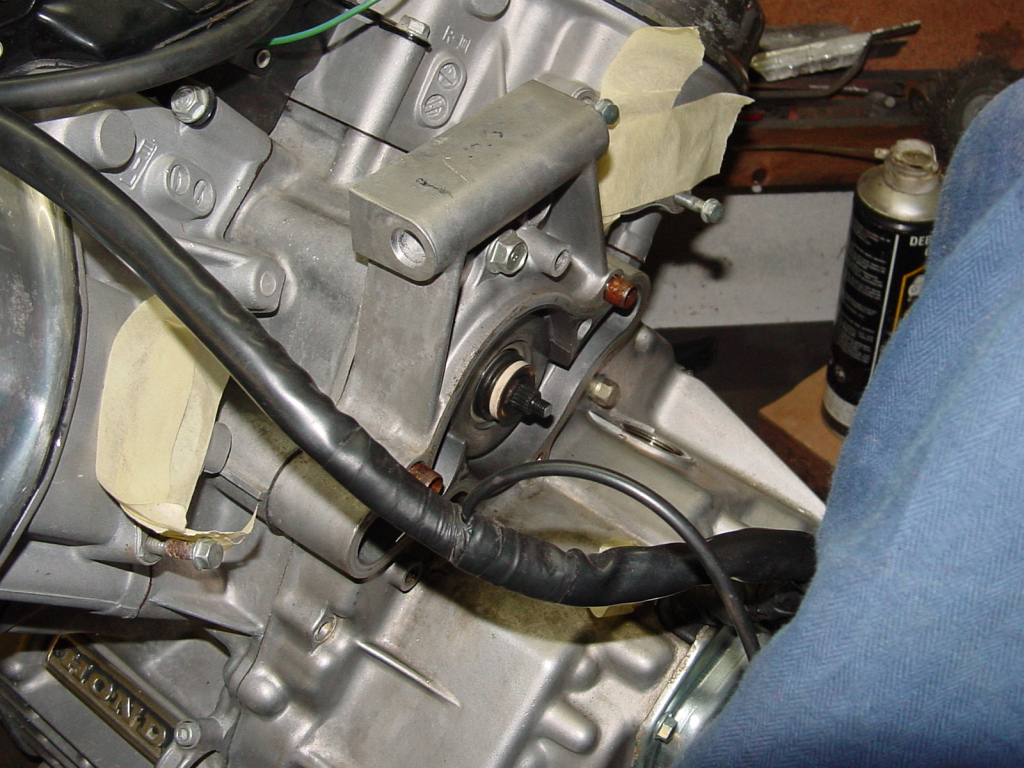

WAPU 1

WAPU 2

Beginn des 2. Abschnittes :-)

Öl ablassen

Motor ausbauen

CX ohne Motor

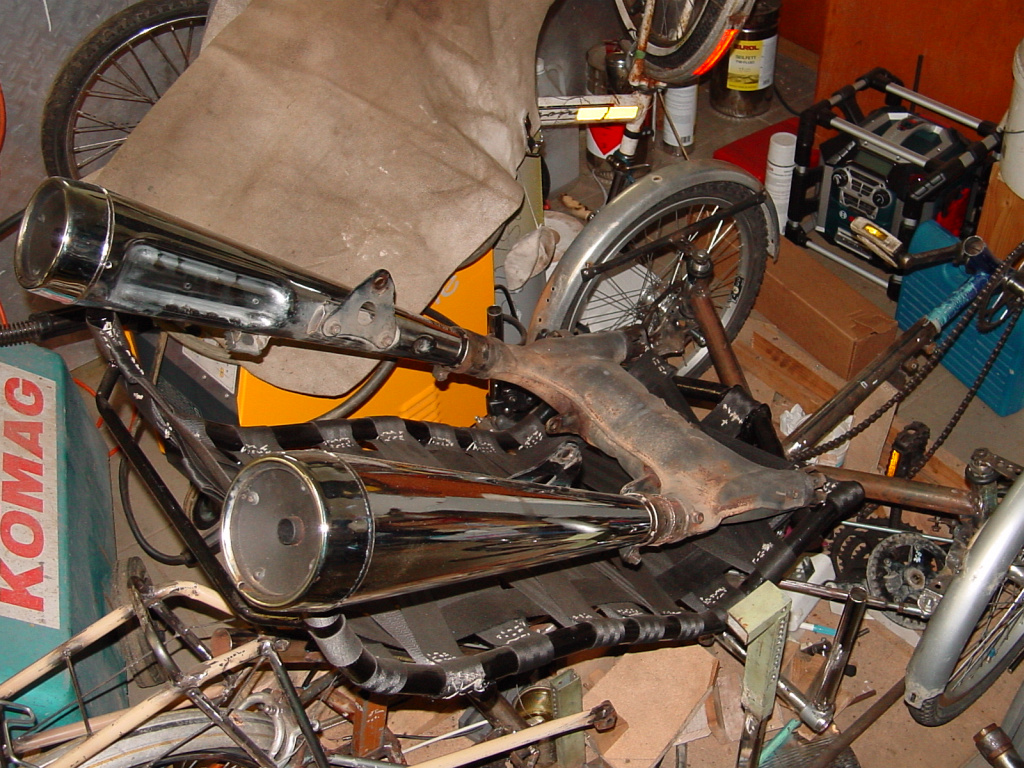

Aufpuff wird sanft gelgert :-)

Motor auf Werkbank

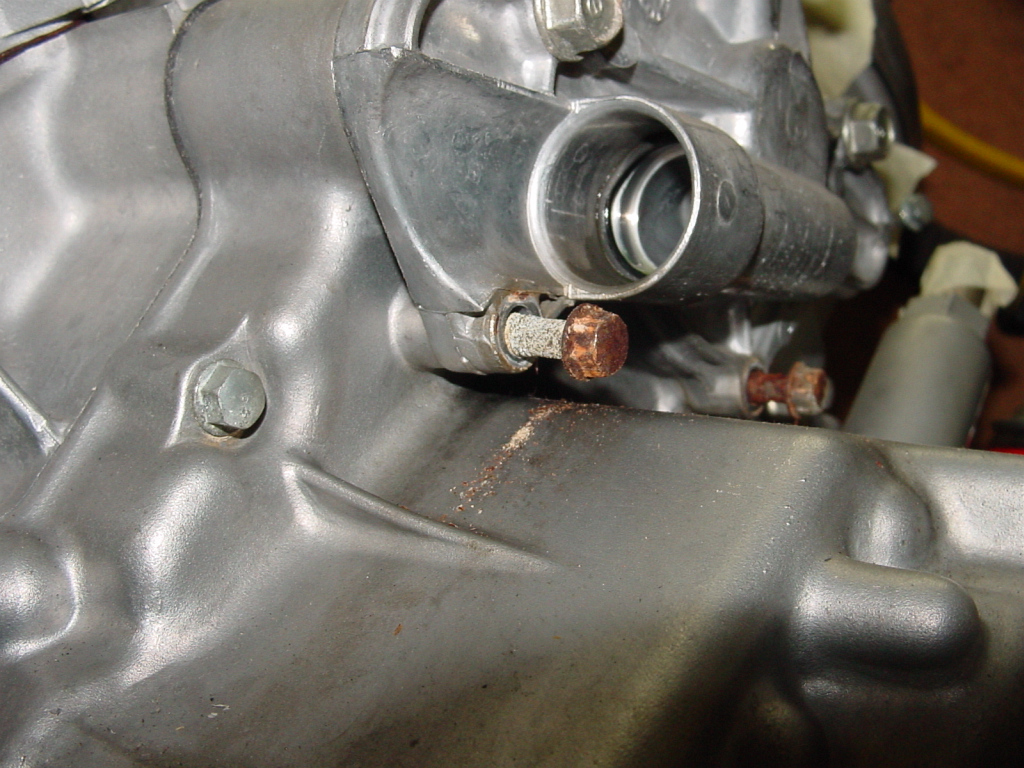

Wasserpumpe

Wasserpumpe

WAPU 3

WAPU 4

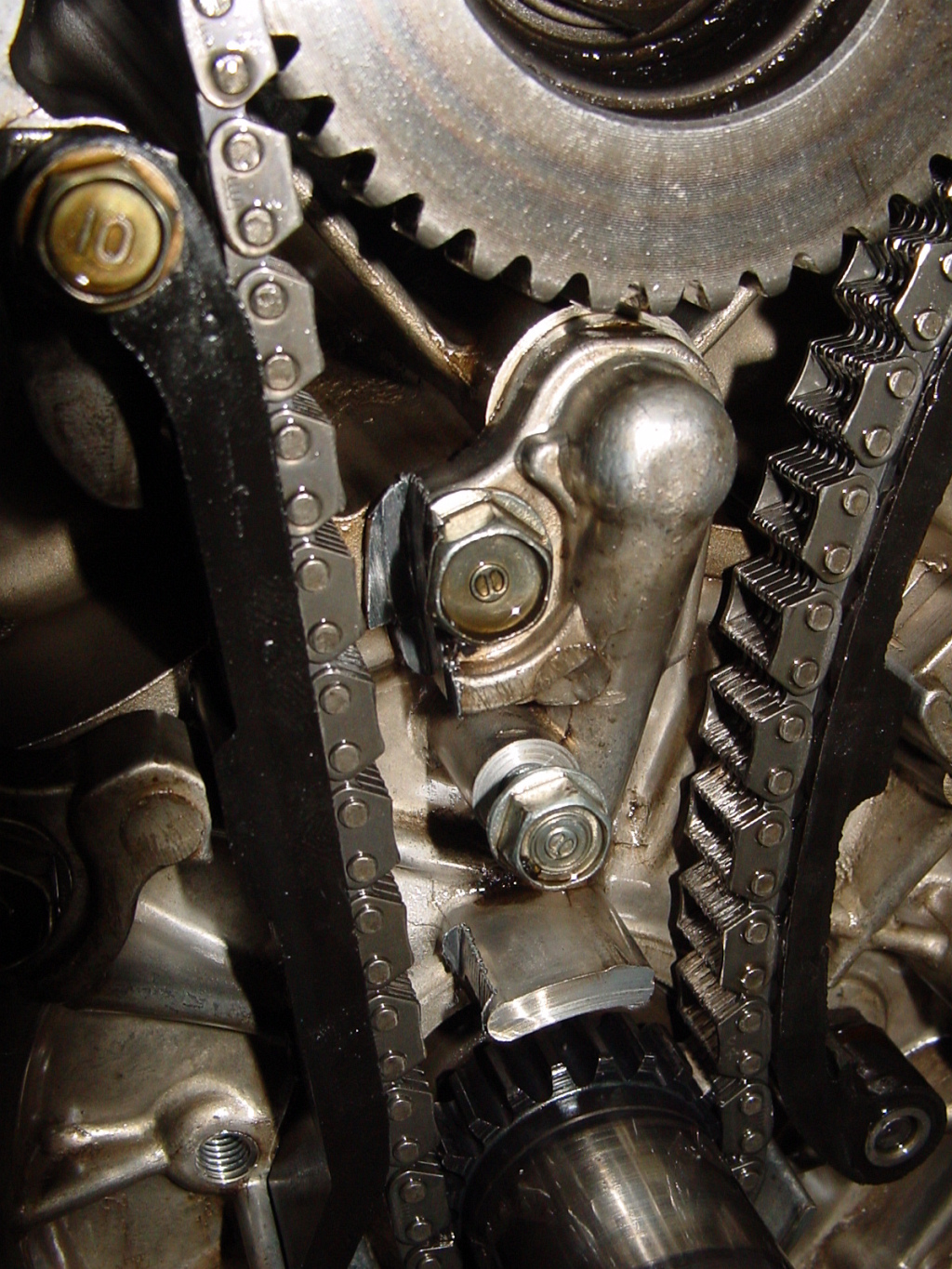

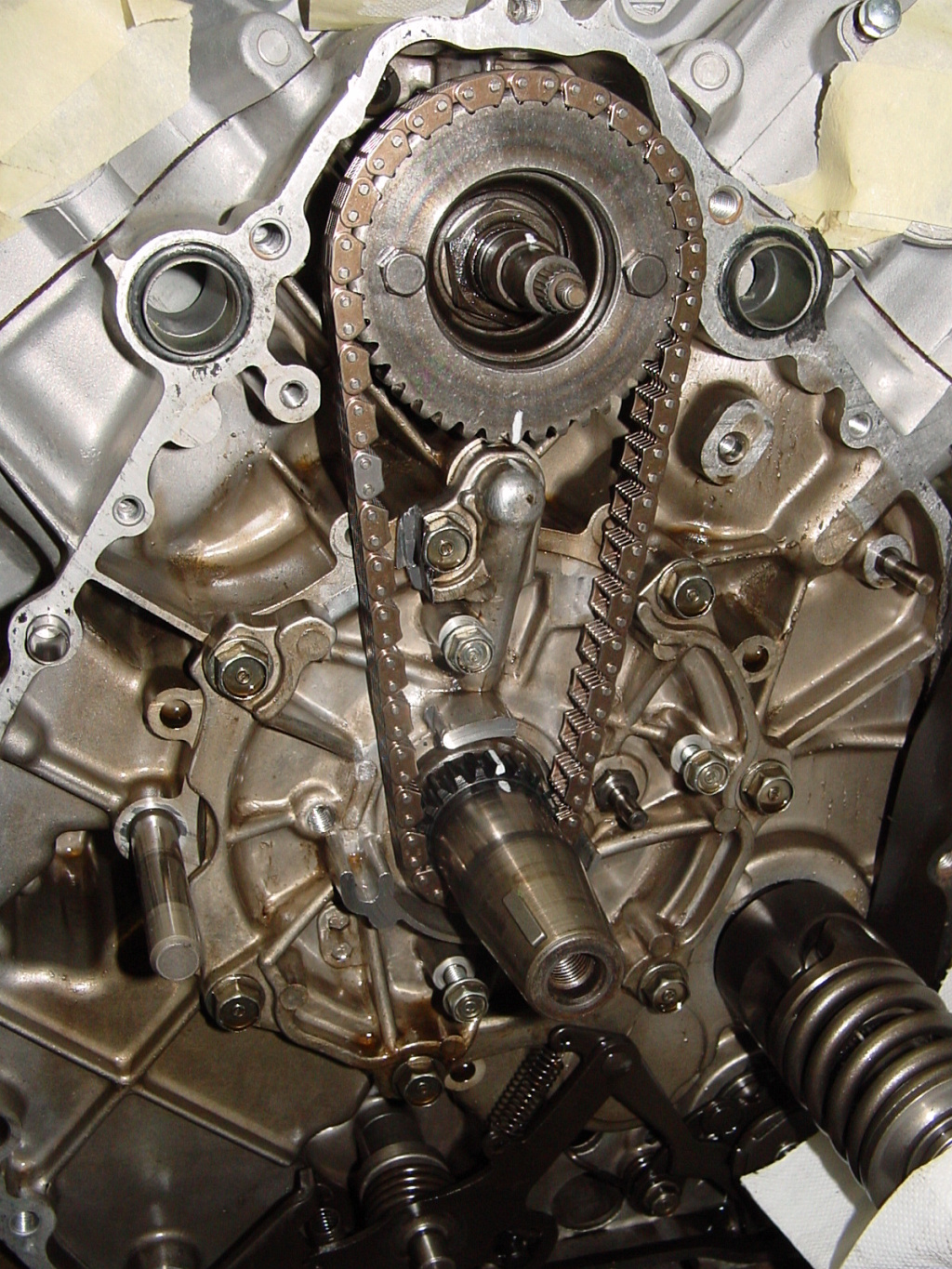

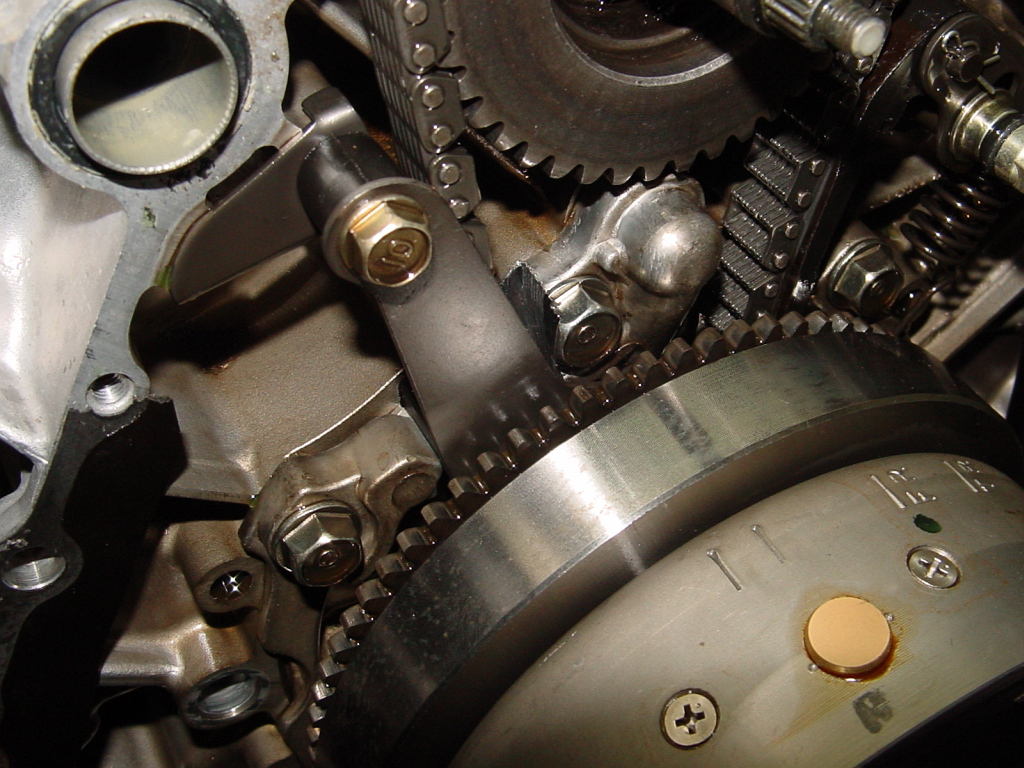

Steuerkettenproblem

Steuerkettenproblem-Detail

Seitenständer mit Distanzplatte

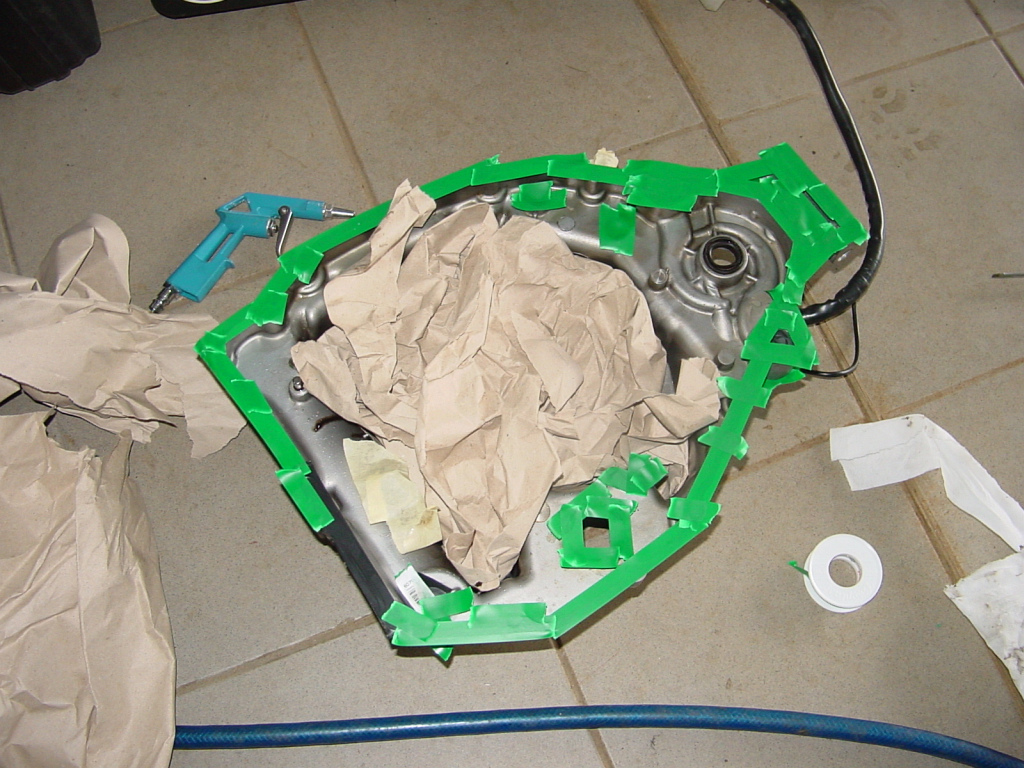

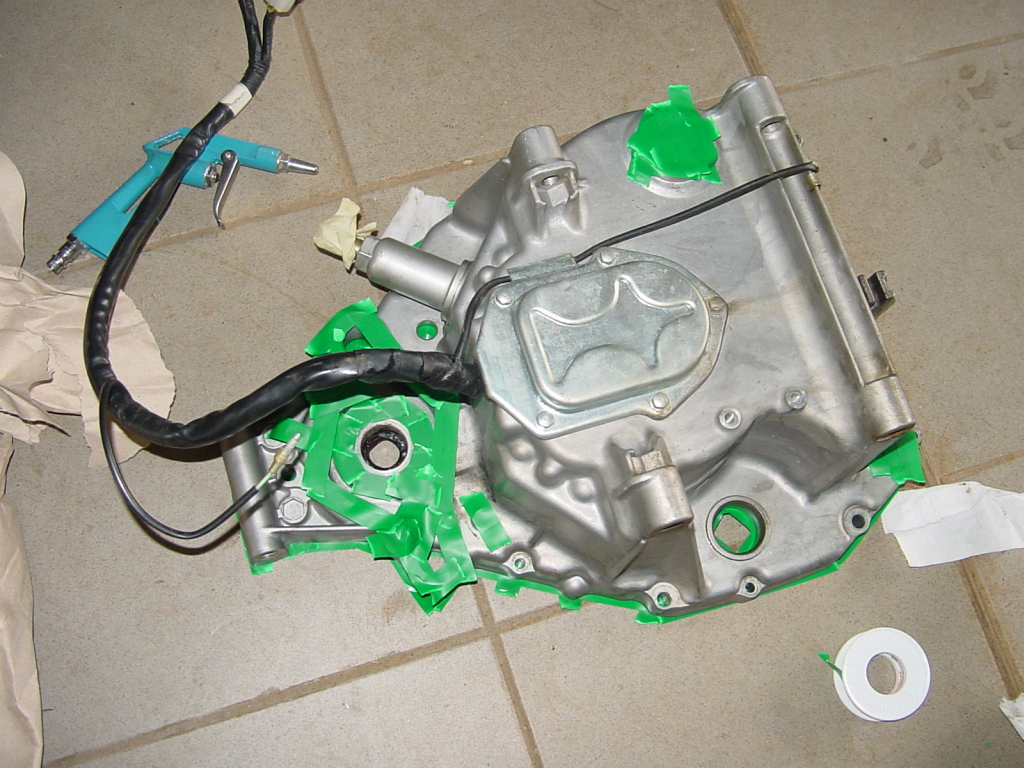

Gehäusedeckel Fräsvorbereitung

Gehäusedeckel Fräsvorbereitung

Auspuffteile polieren

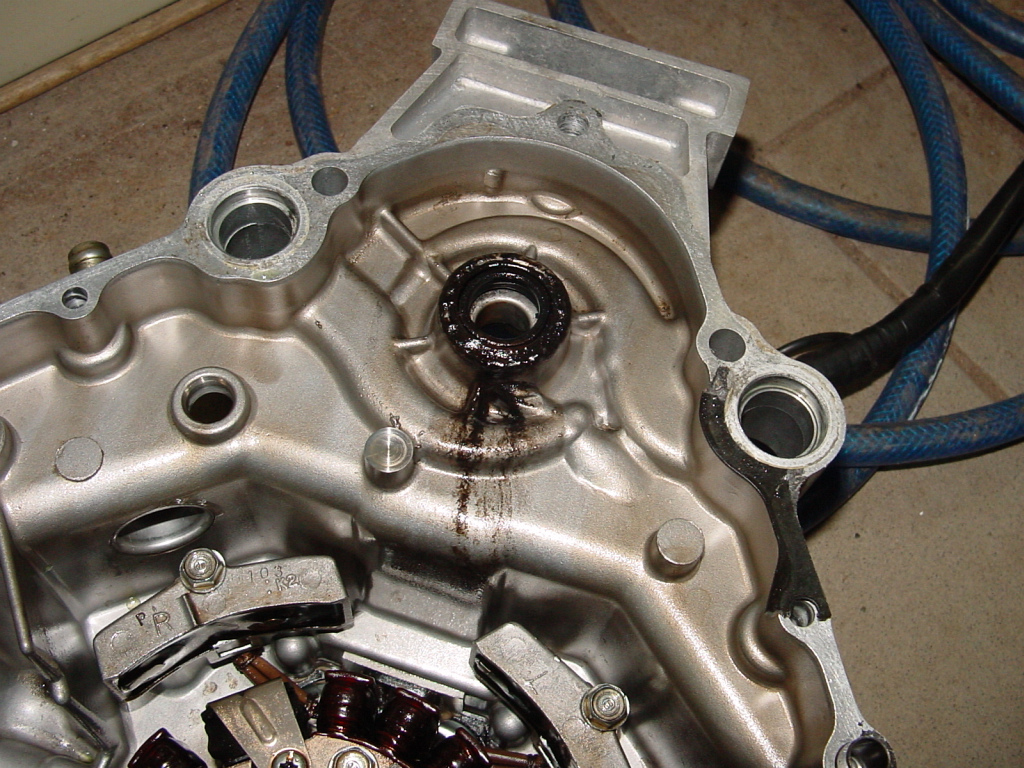

Wasserpumpe

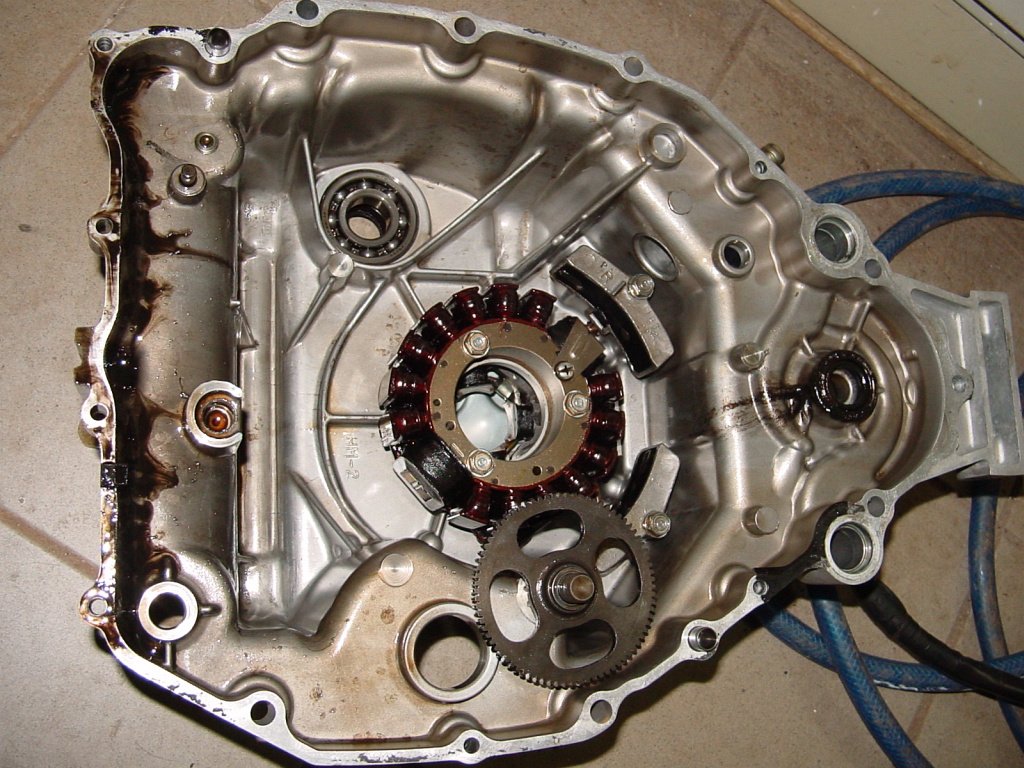

Wasserpumpe & Lima

(Lima nicht getauscht -

funktionierte prima)

nächstes Problem kündigt sich an:

Steuerkette...

Steuerkettenproblem im Detail

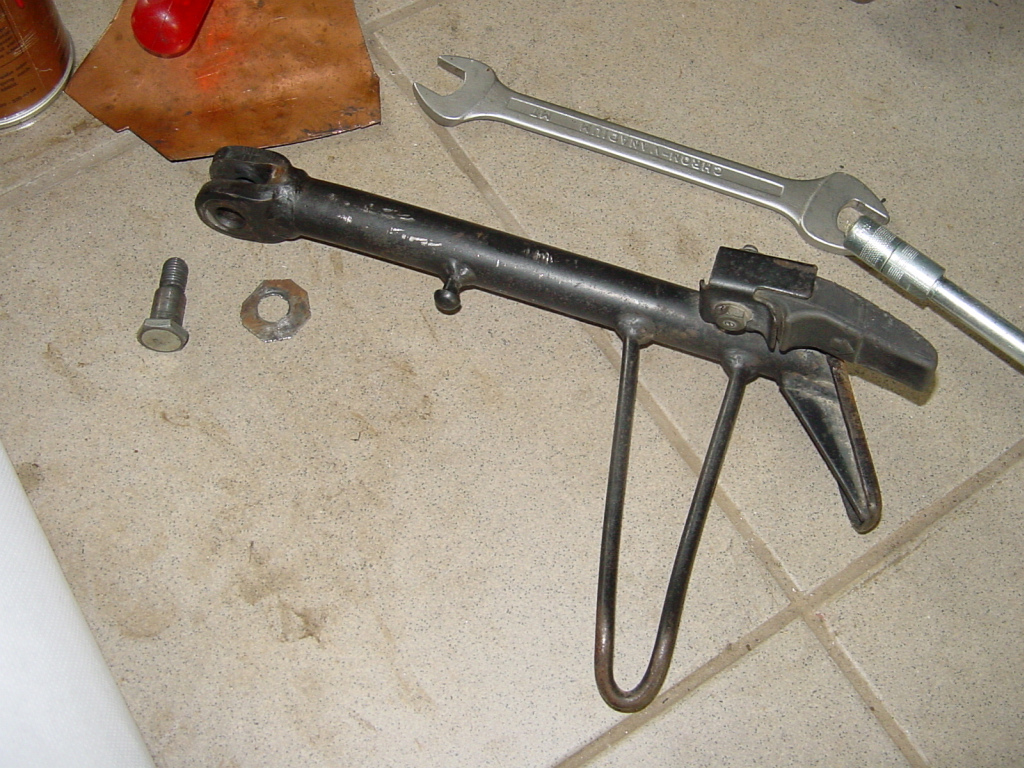

Seitenständer bekommt

Distanzplatte -->Spielreduzierung

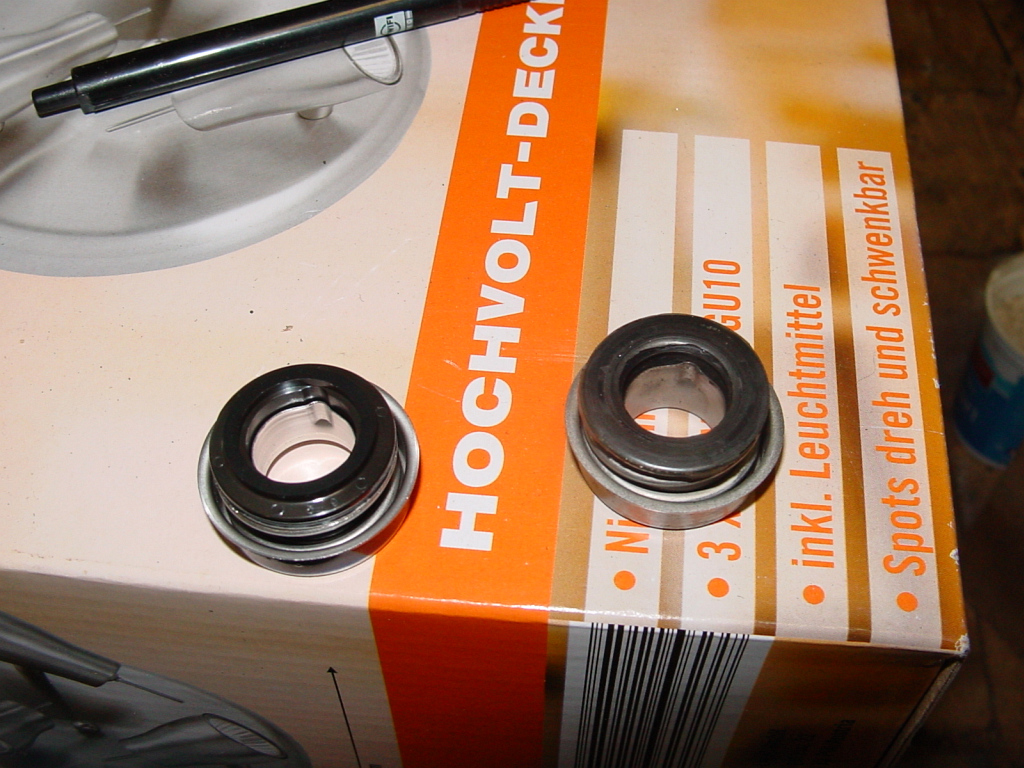

neue Wapu-Dichtung  ist  größer

(von CX 500E)

--> Dichtungssitz muss aufgefräst

werden (im Bild die Vorbereitungen)

Motorgehäusedeckel

Auspuff polieren

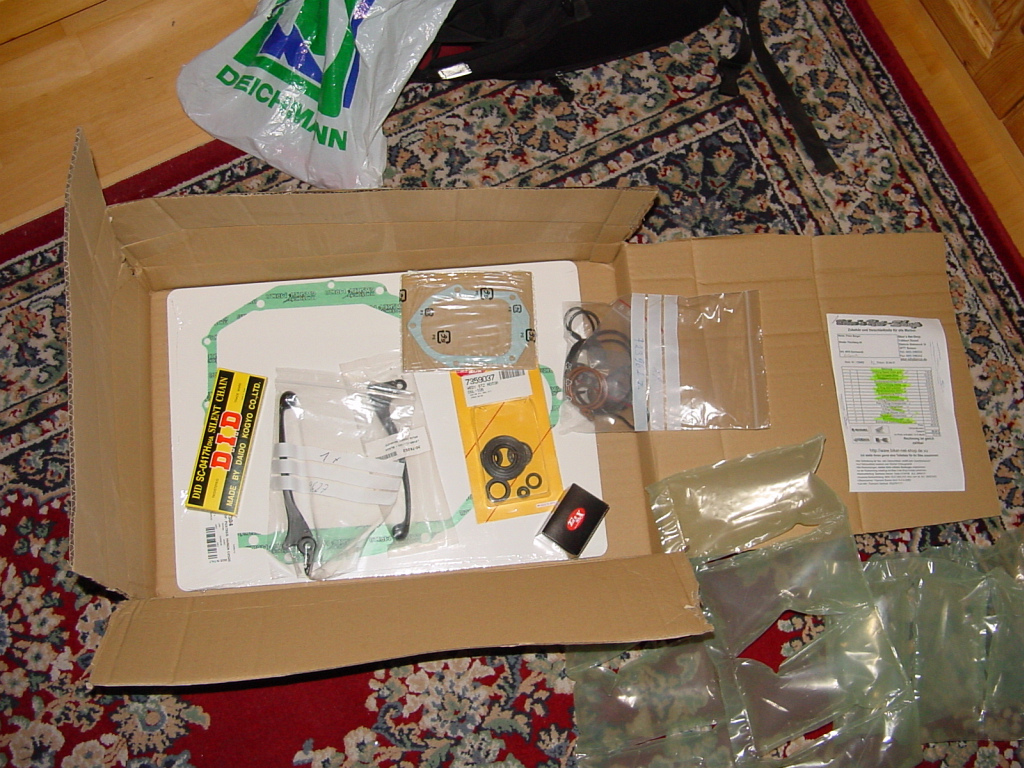

Teilelieferung

neue Steuerkette

neue WAPU-Dichtung

neue WAPU-Dichtung

neue WAPU-Dichtung

neuer Schalthebelsimmering

Motorzusammenbau

Motorzusammenbau

Neue Lieferung eingetroffen :-)

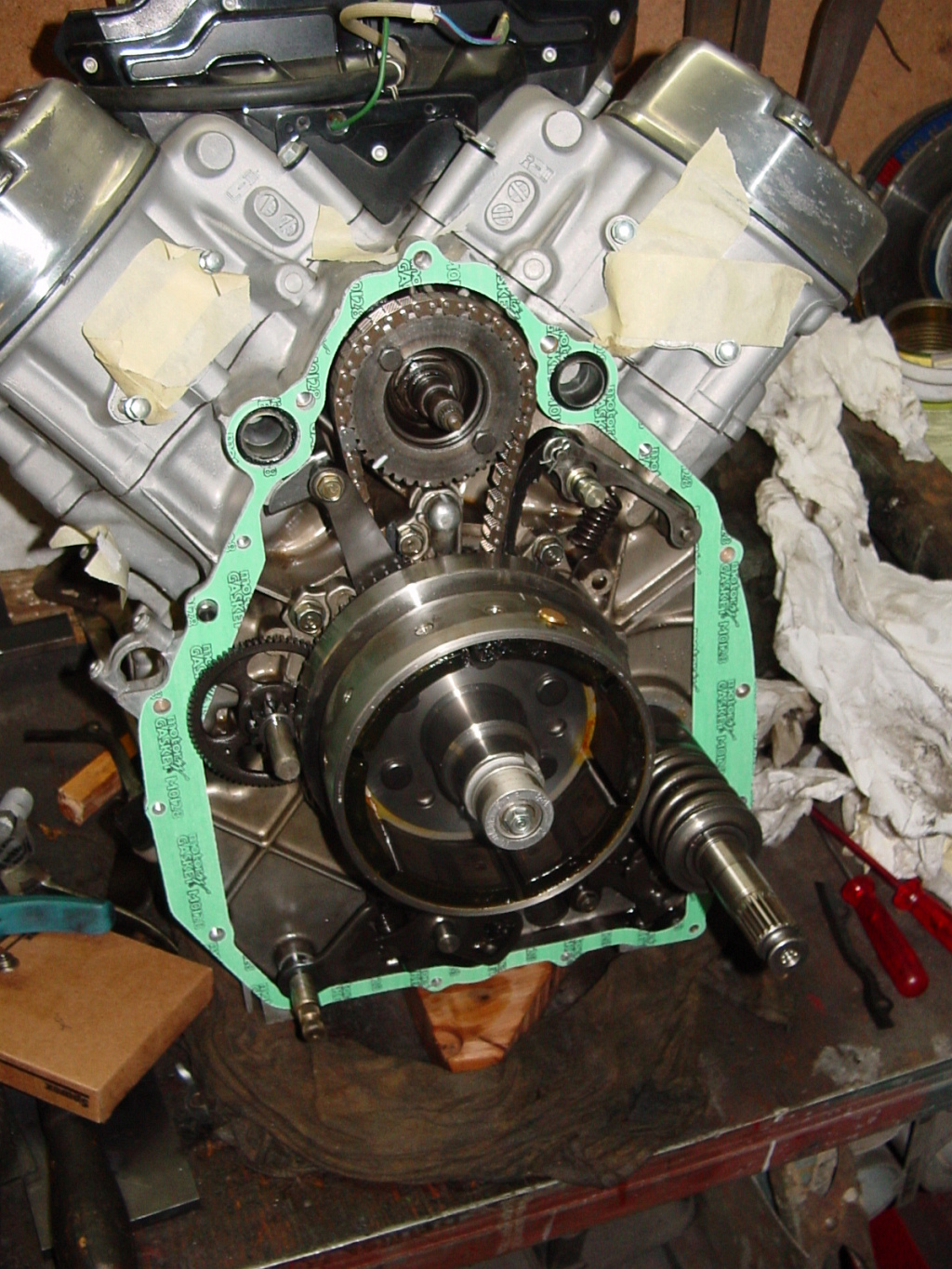

neue Steuerkette montiert

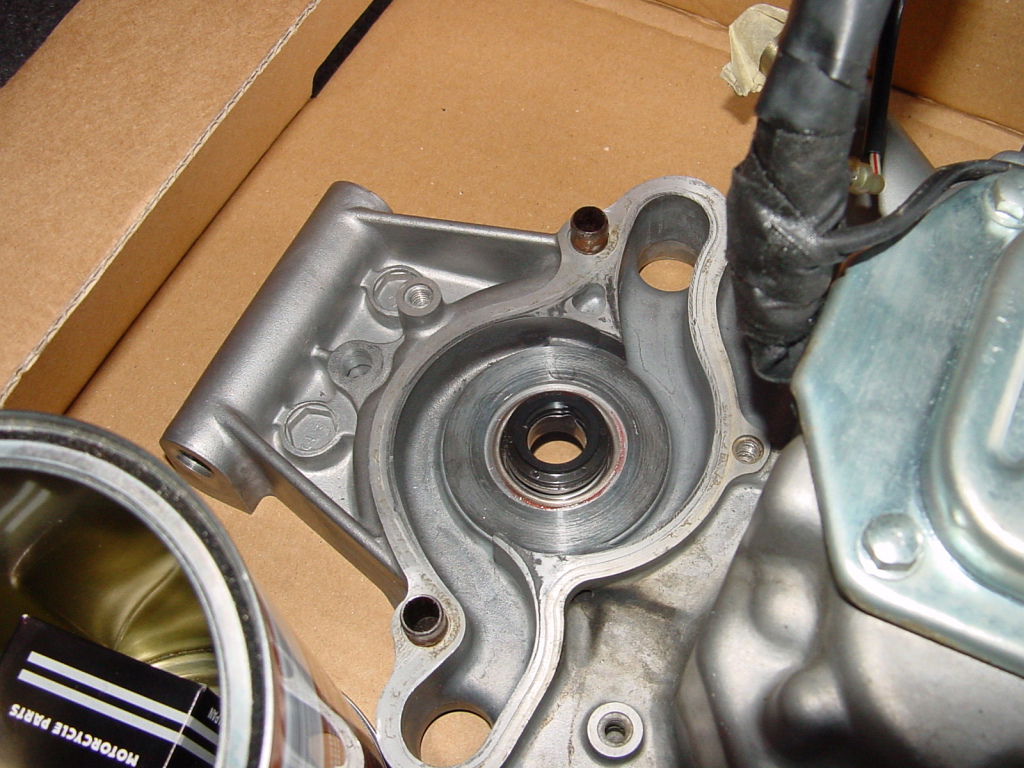

links: neue WAPU-Dichtung

neue WAPU-Dichtung

eingepresst & geklebt

neue WAPU-Dichtung im Rad

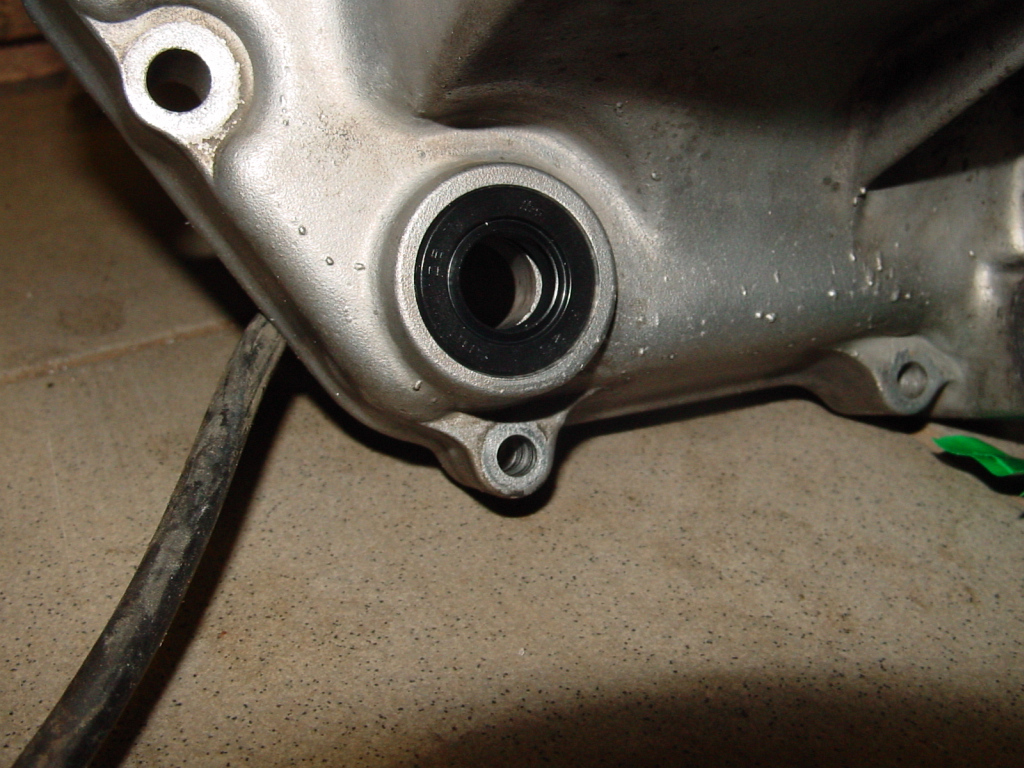

neuer Dichtring für Schaltwelle

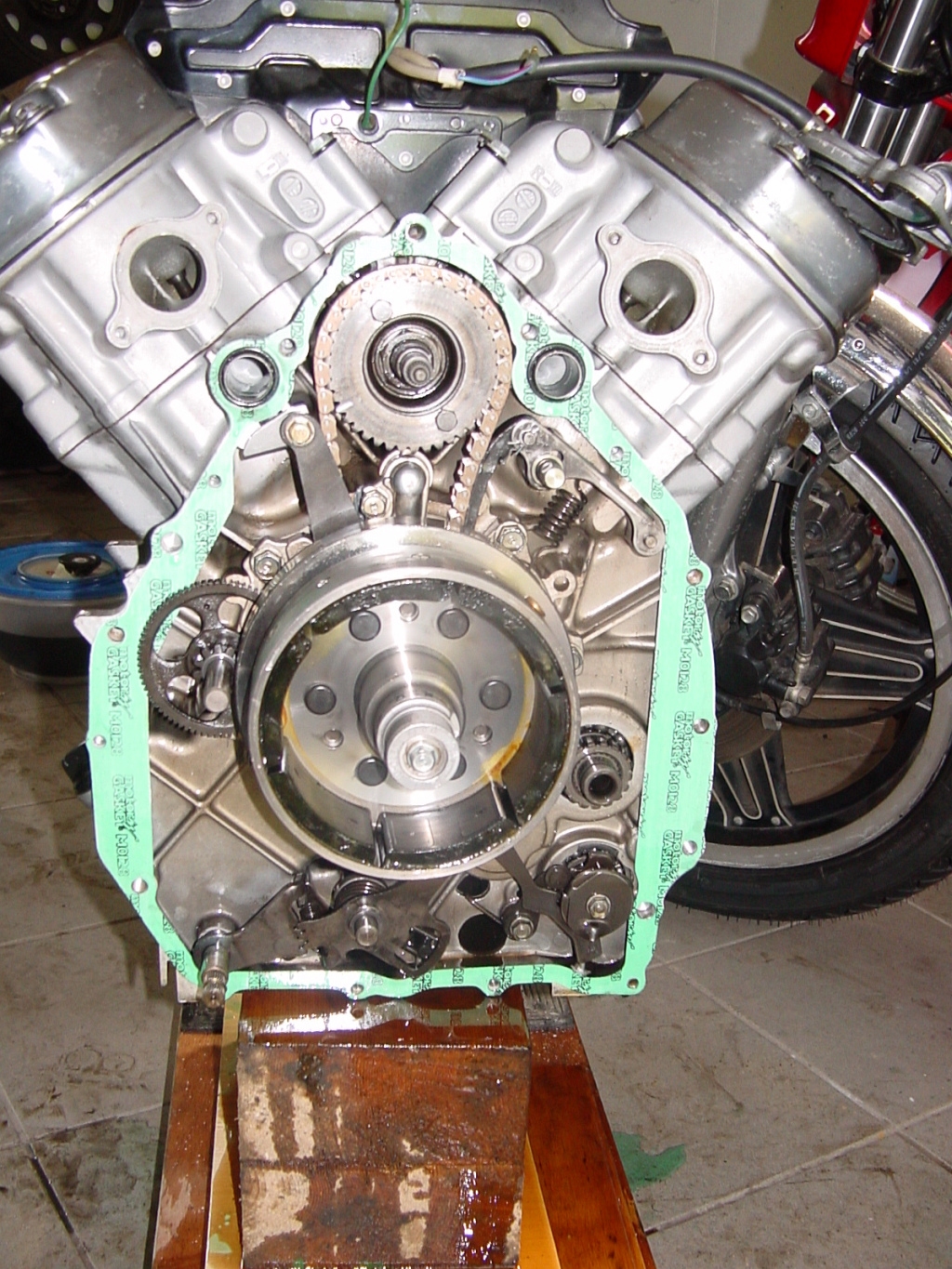

neue Gehäusedichtung

WAPU-Zusammenbau

Motor-"Transport"

Steuerkette spannen

Kardanwelle fixieren

Motor eingebaut





"Transport" zum Motorrad

Kontrolle der korrekten

Polradstellung fürs Steuer-

kettenspannen

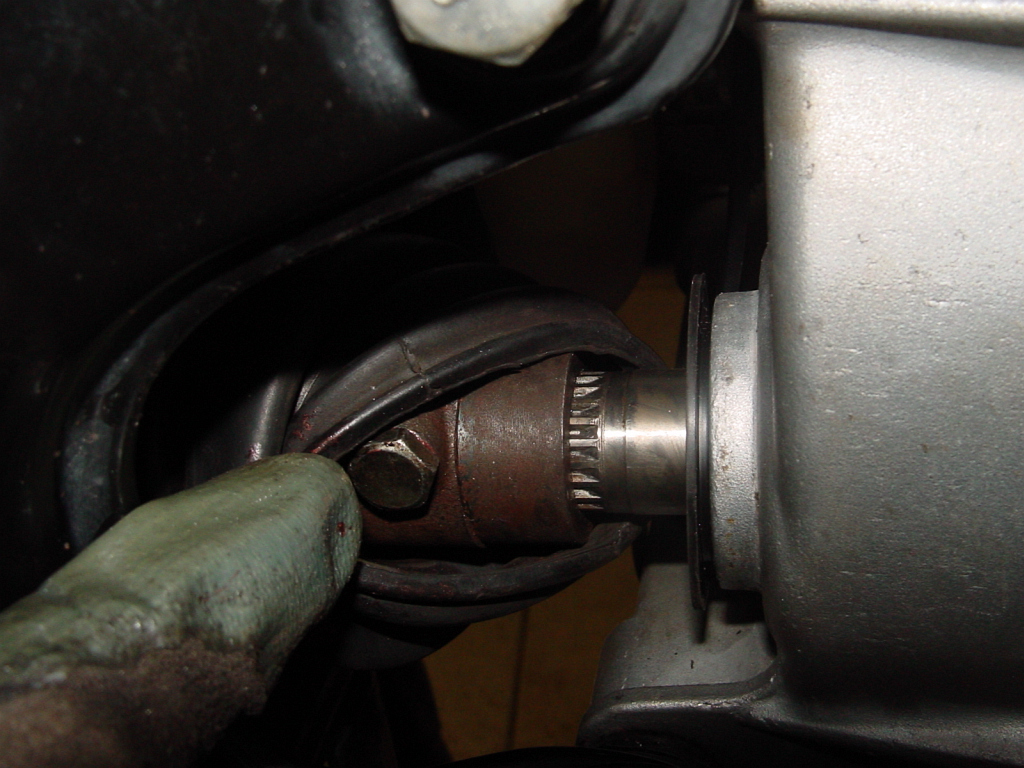

Fixierung der Kardanwelle

Motor fertig eingebaut

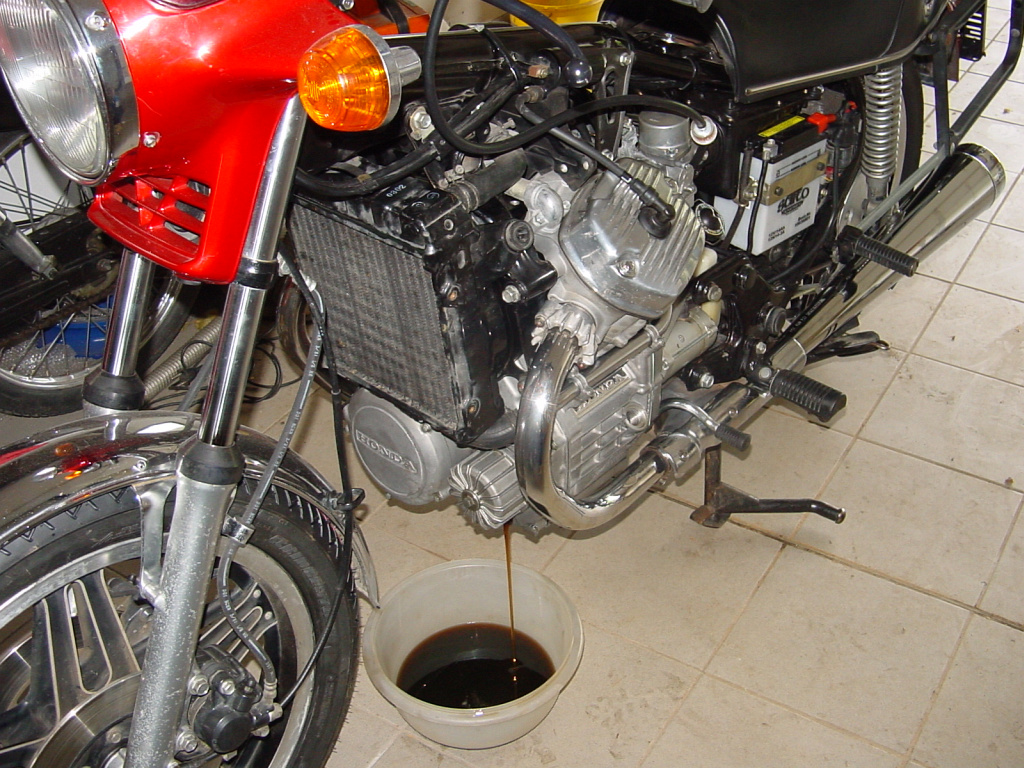

Öl ablassen

Motor wieder zerlegen...

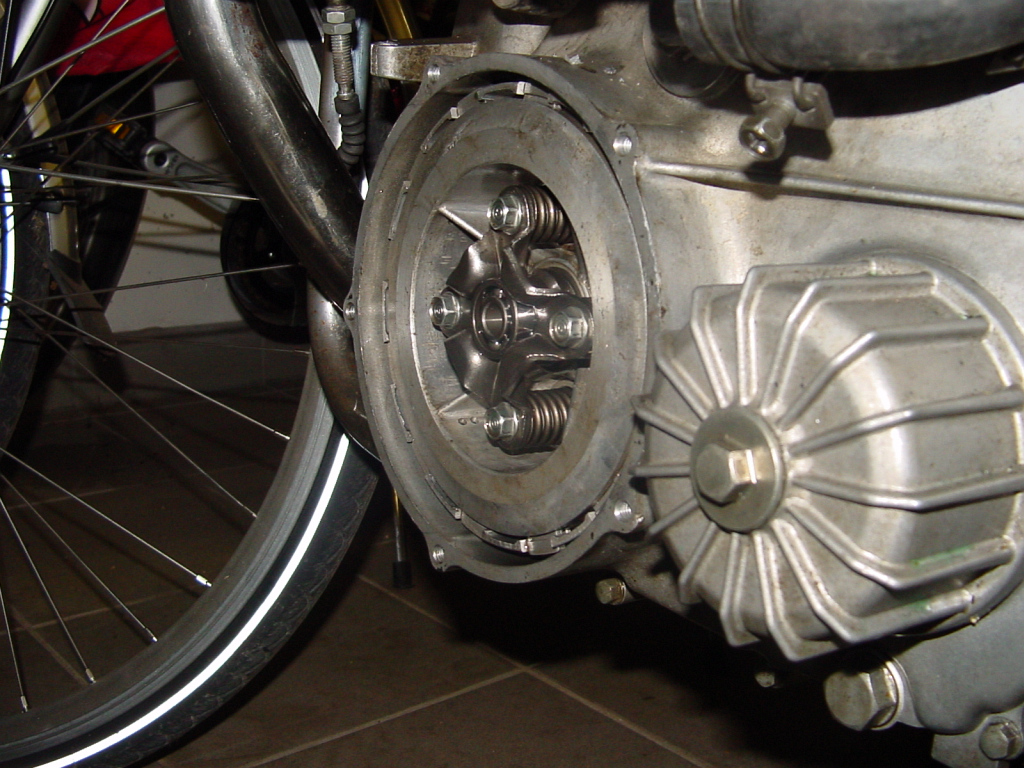

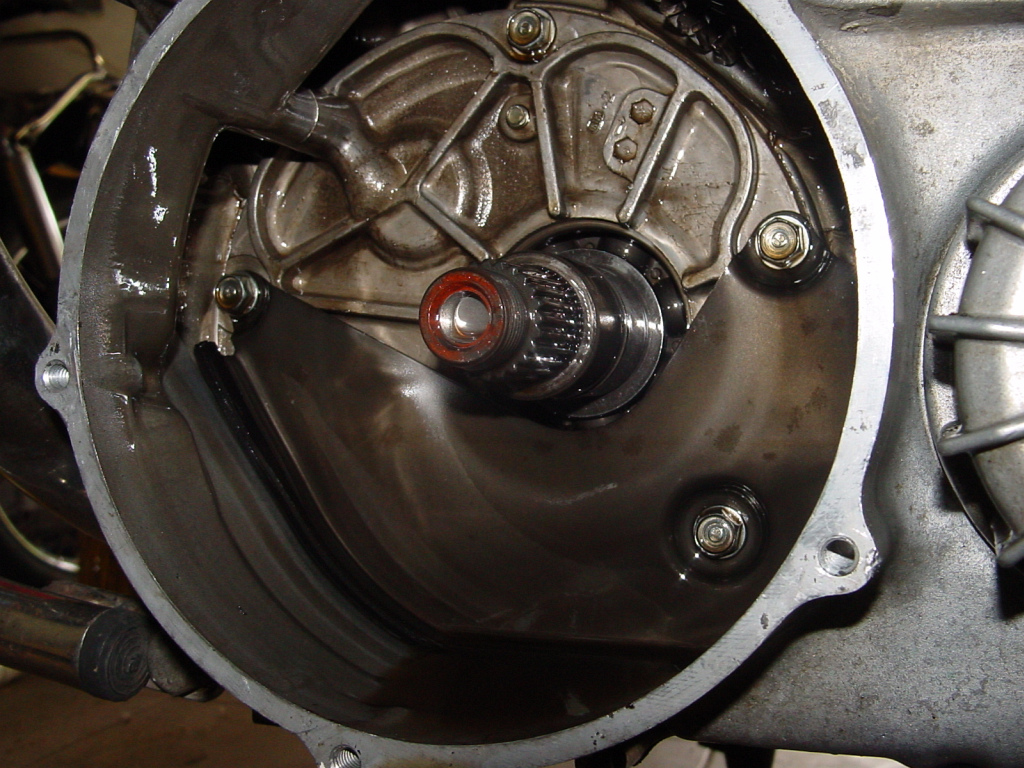

Kupplungstausch

Spezialwerkzeug-Eigenbau (Kupplungsschlüssel)

Kupplungstausch

Kupplungstausch

Kupplungstausch

Kupplungstausch

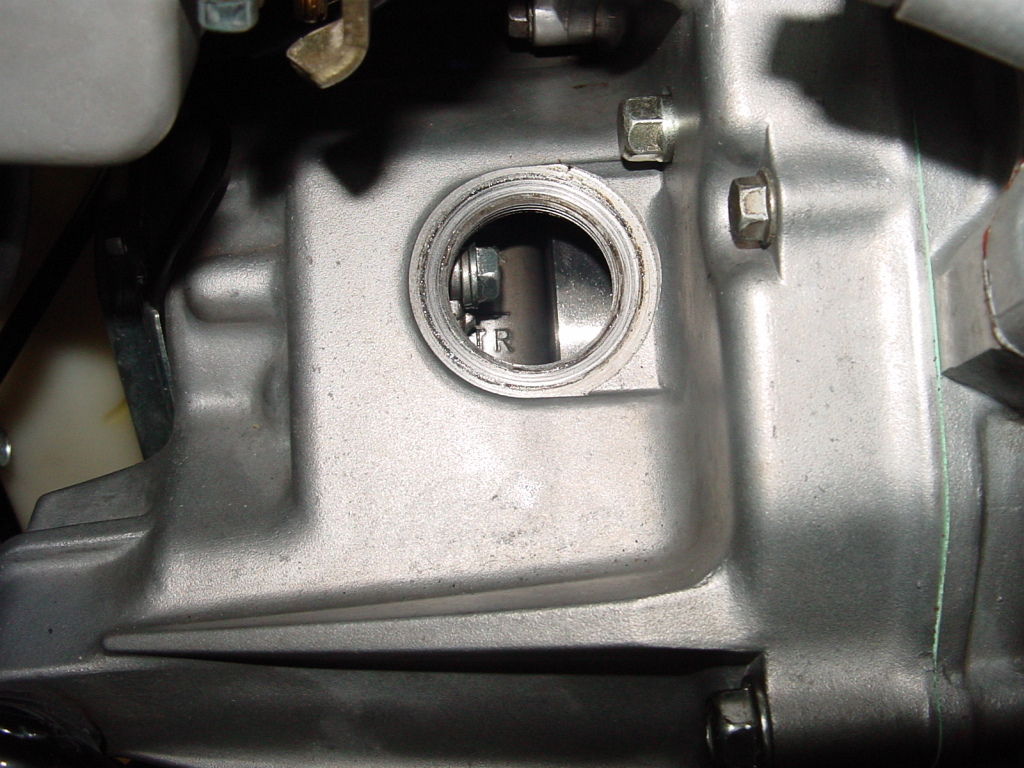

Leider hat der Starter nicht ge-
dreht. Problem: Anlaufscheibe
an Zahnrad falsch positioniert.
Lösung: Wieder Motor
ausbauen...

Motor wieder offen und Analuf-

scheibe diesmal richtig

positionieren (richtige Anzahl

auf die richtige

Seite des linken Zahnrades)

Nach dem Wiedereinbau des

Motors inkl. Kühlwasserfüllung,

etc. wird gleich noch die

Kupplung getauscht

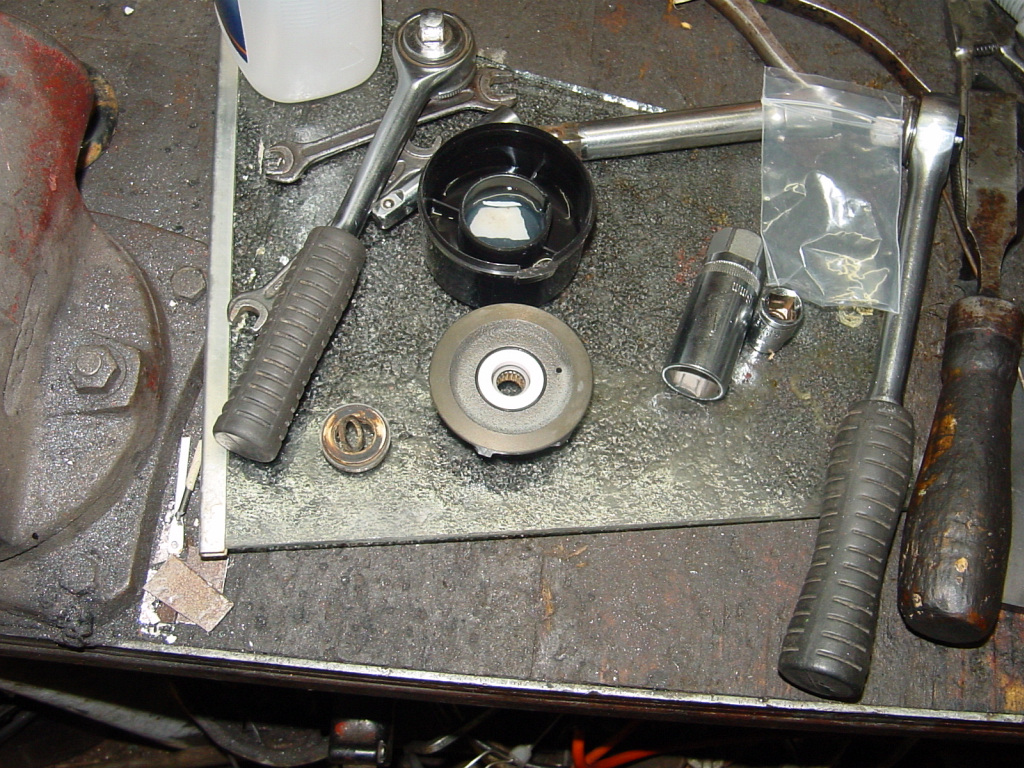

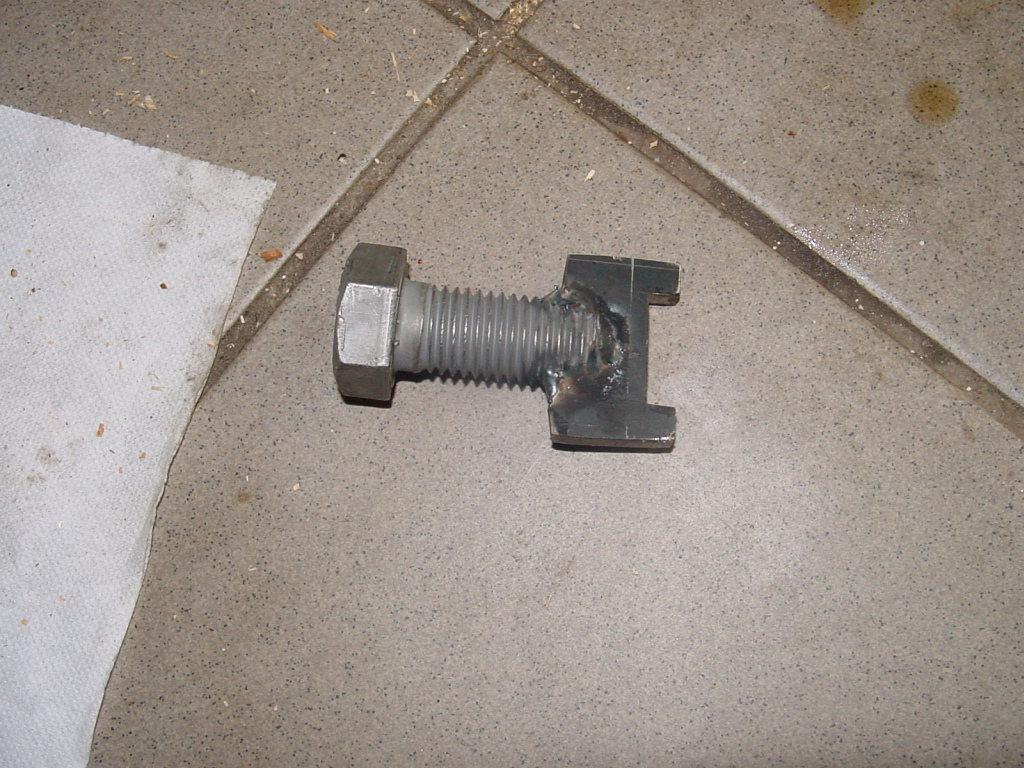

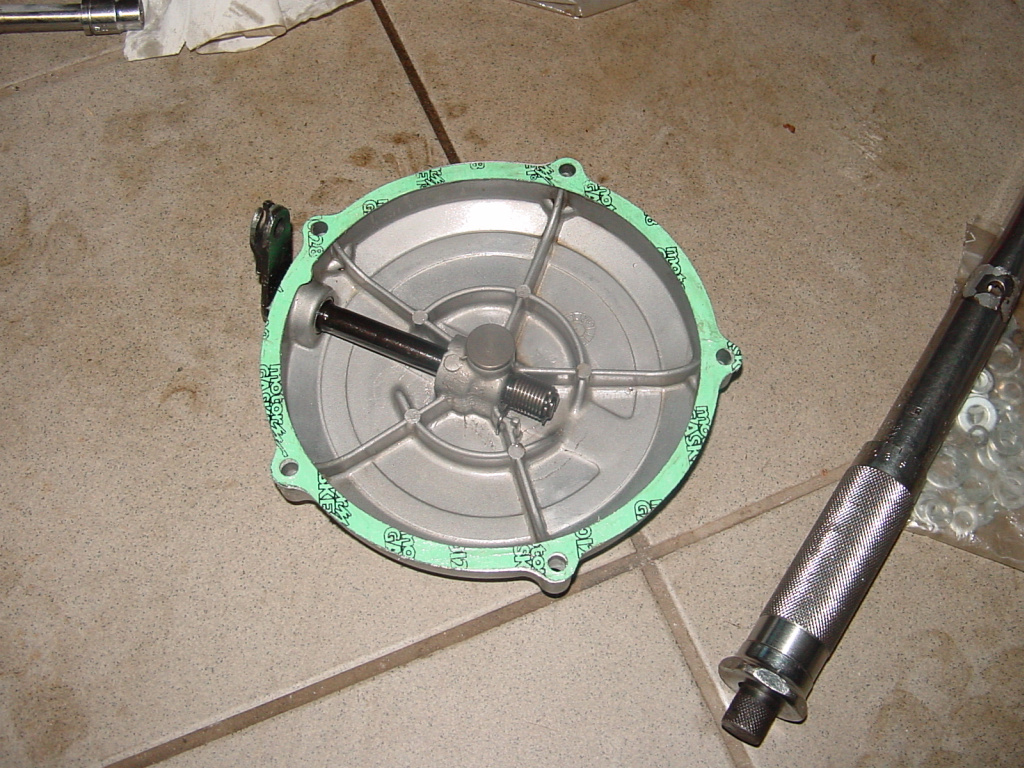

Spezialwerkzeug fürs Kullung-

Lösen bzw. Anziehen

(Eigenbau :-))

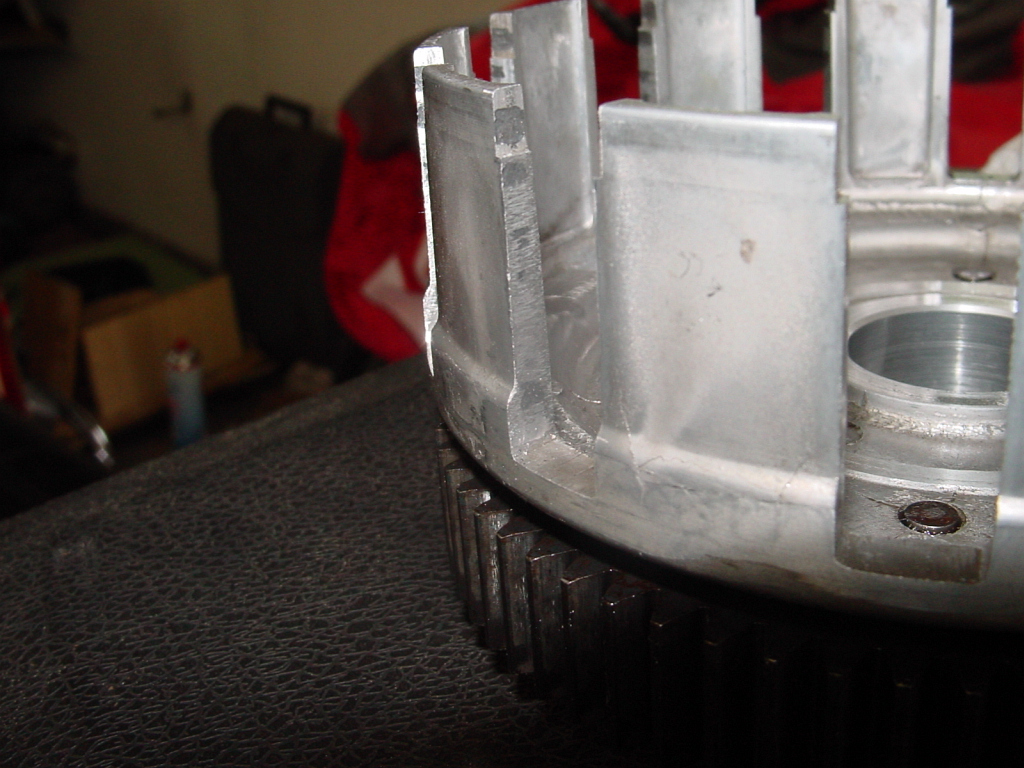

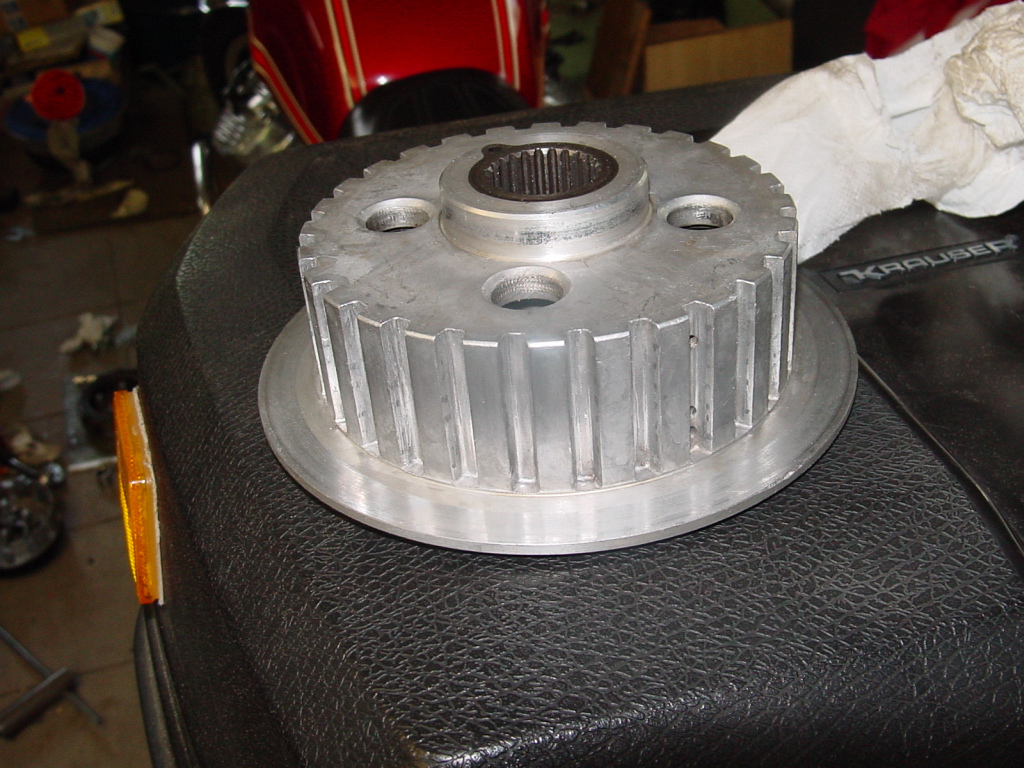

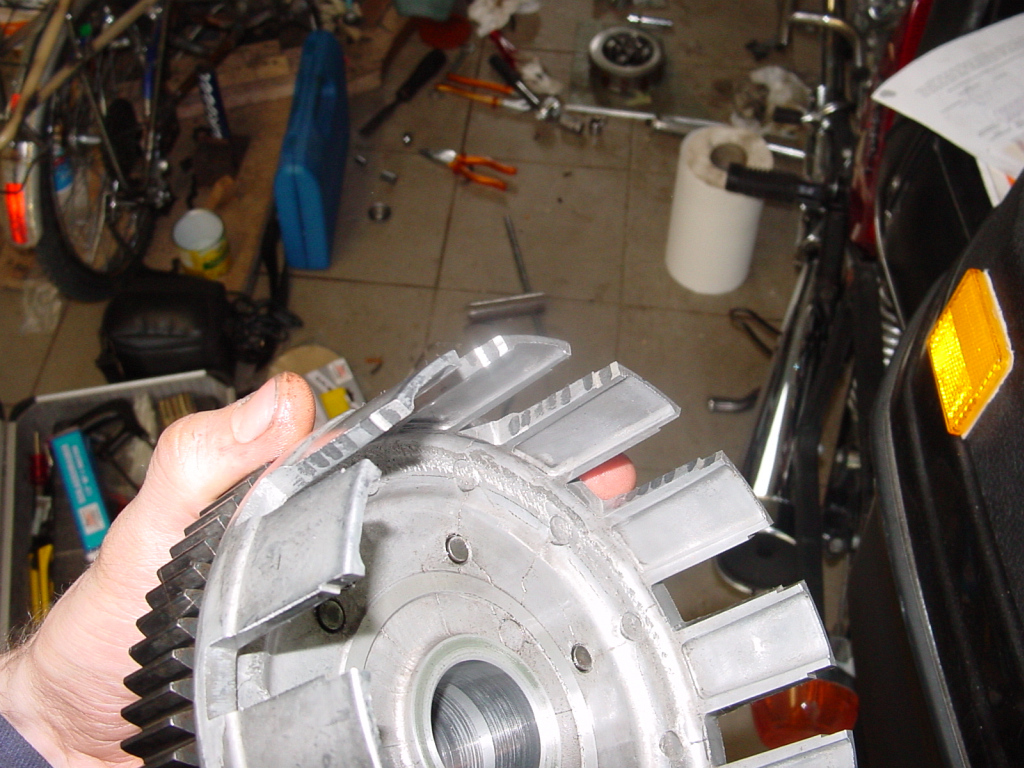

Sichtbare Abdrücke der Lamellen

Abdrücke ausgefeilt

Hier auch, wo nötig,

nachgefeilt

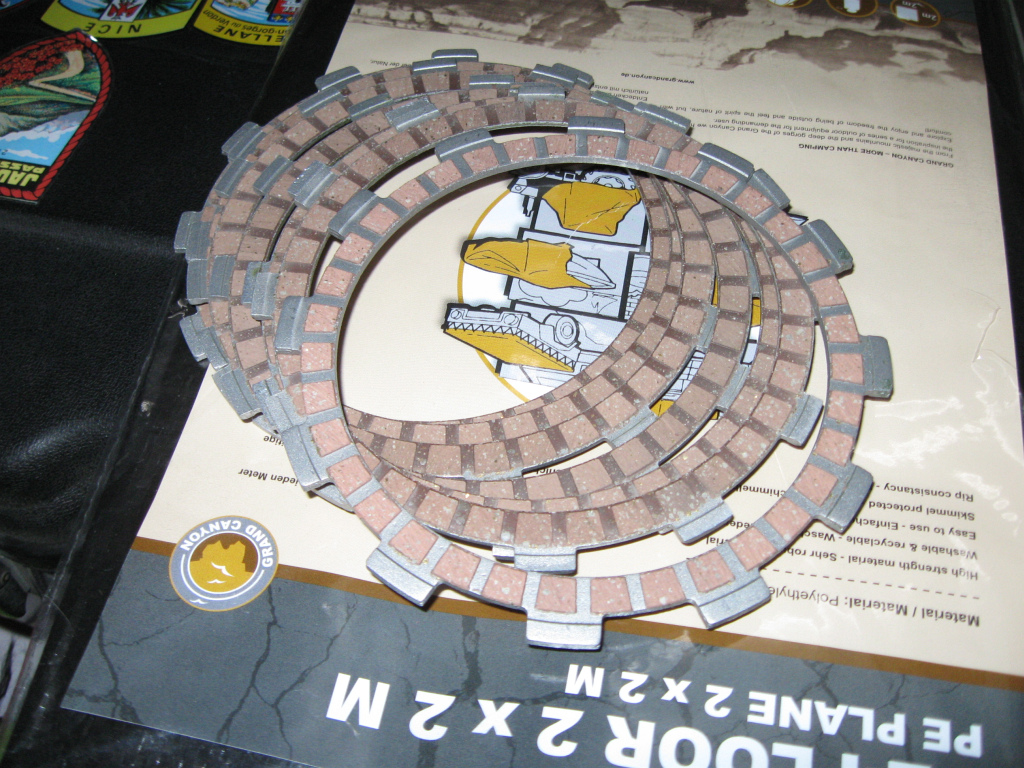

neue Kupplungslamellen

Kupplungstausch

Kupplungstausch

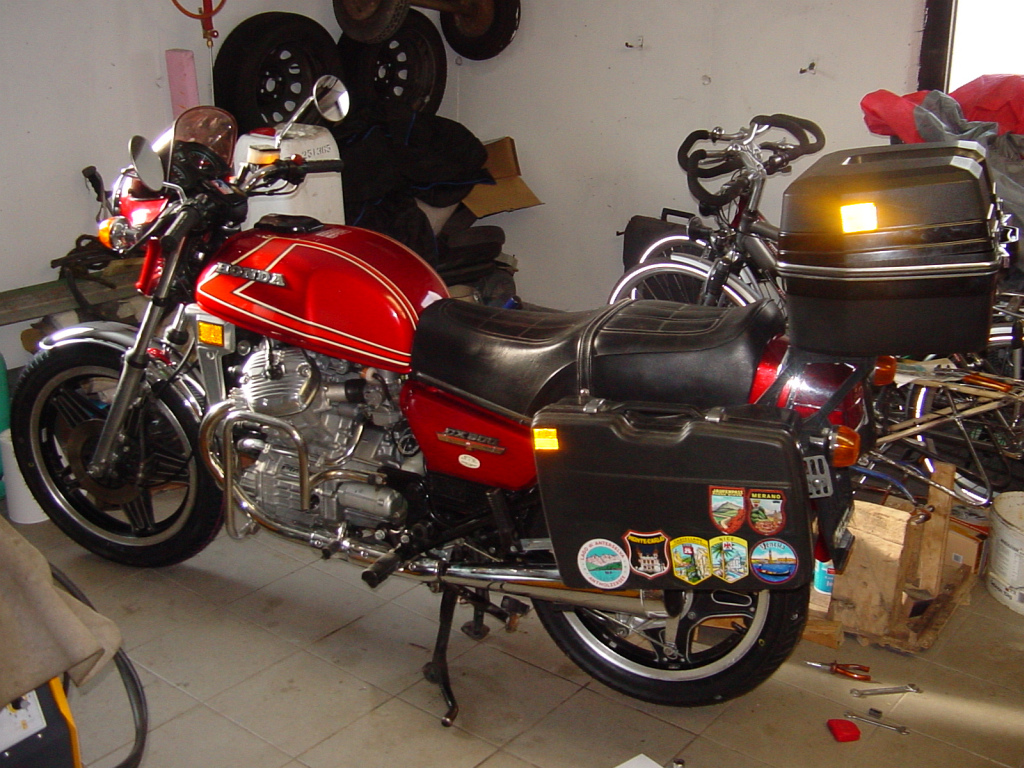

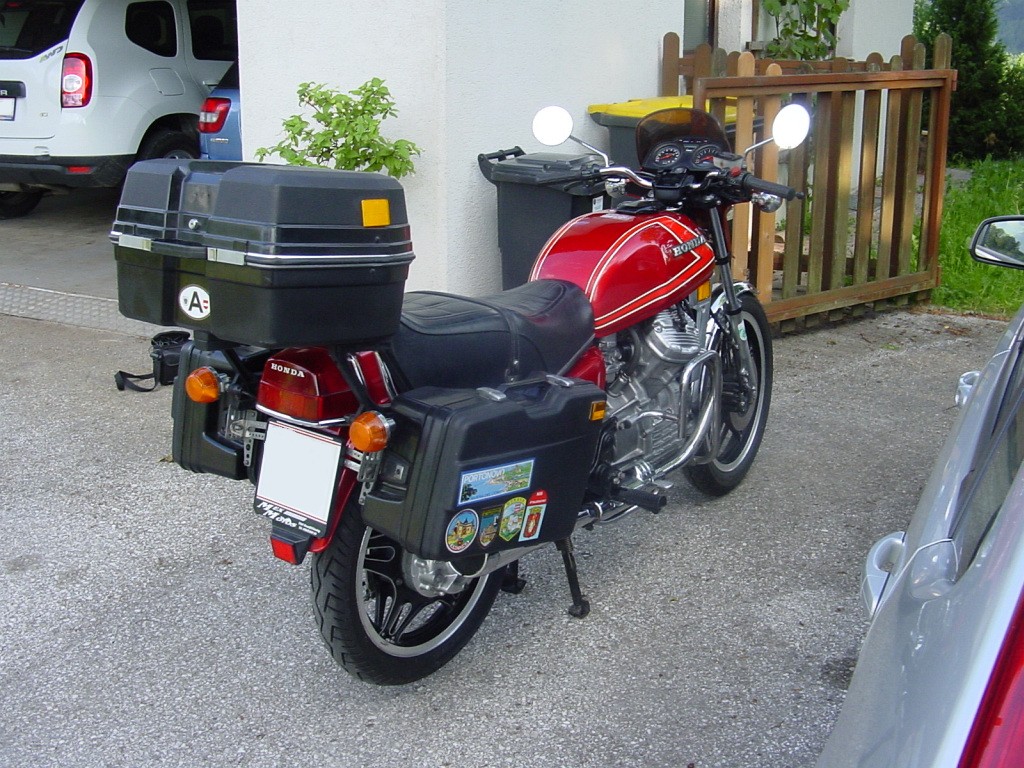

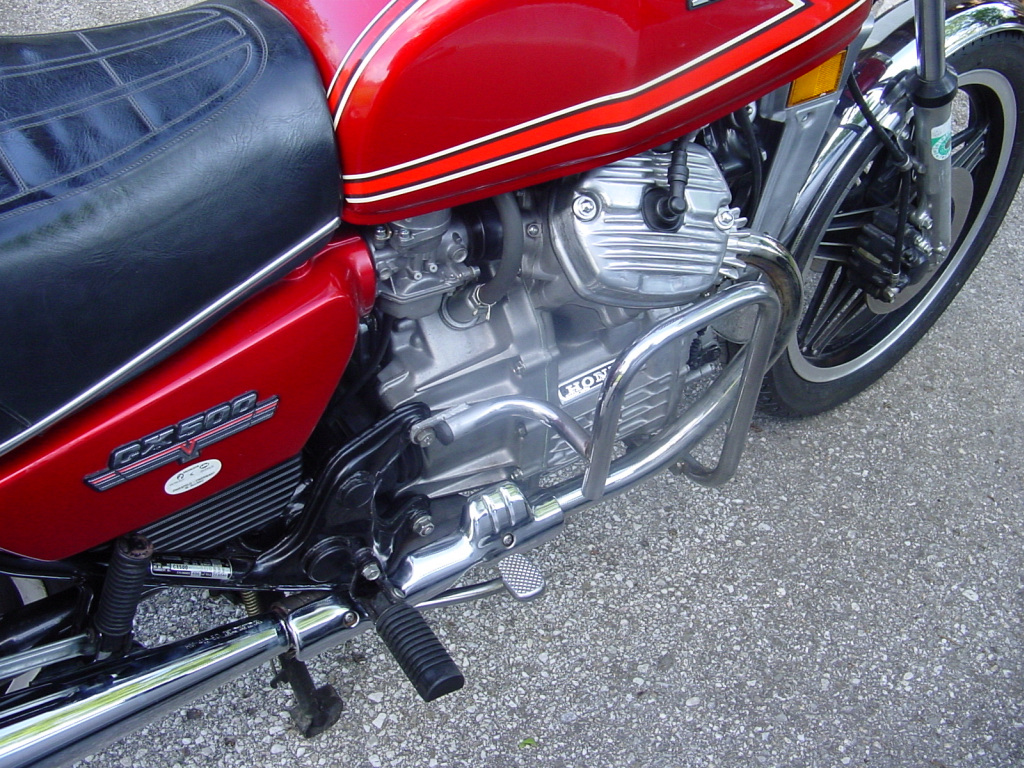

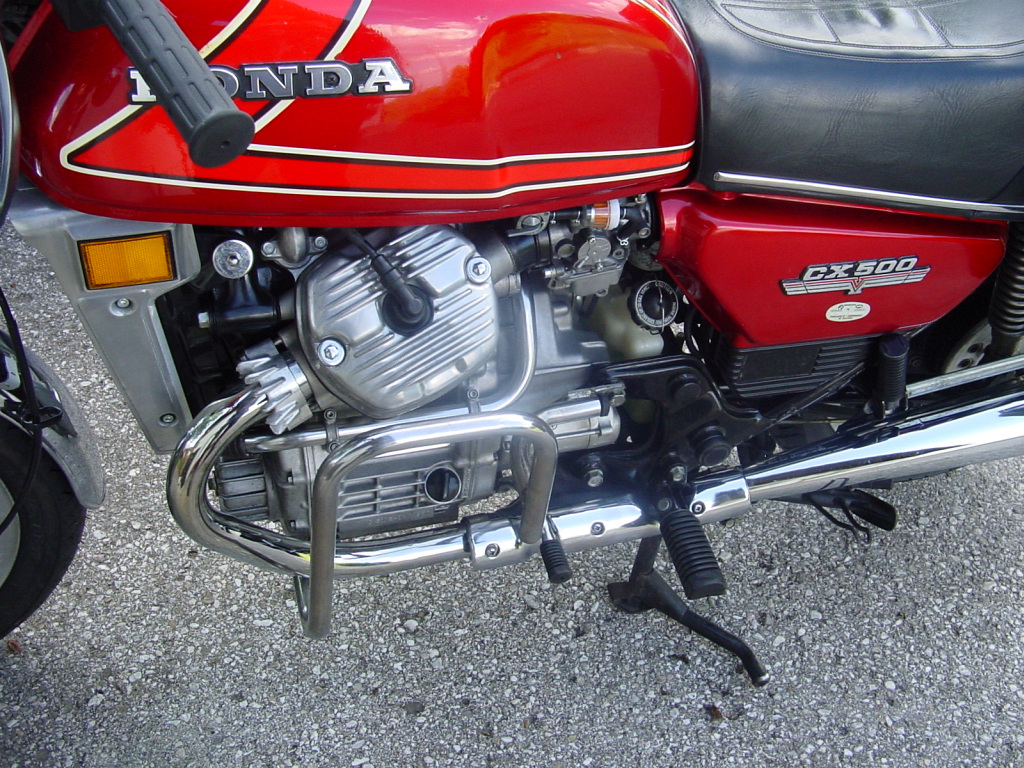

Restauration abgeschlossen

Restauration abgeschlossen

Restauration abgeschlossen

Restauration abgeschlossen

Restauration abgeschlossen

Restauration abgeschlossen

Kupplung wieder eingebaut

Kupplungsdeckel neu eingedichtet

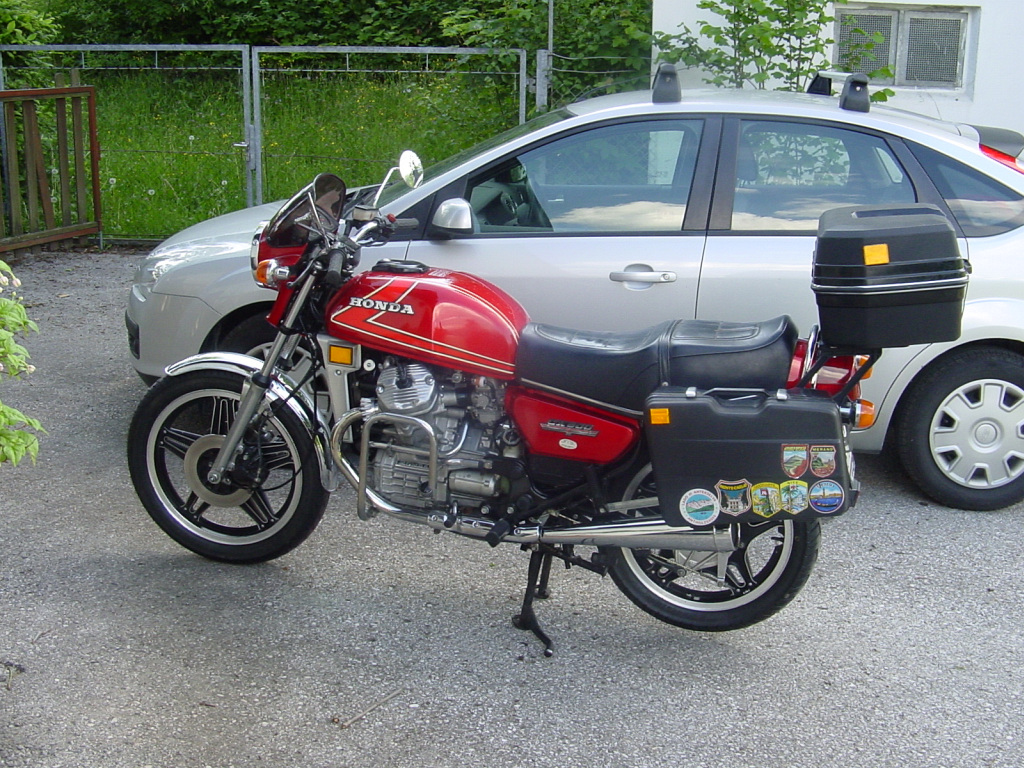

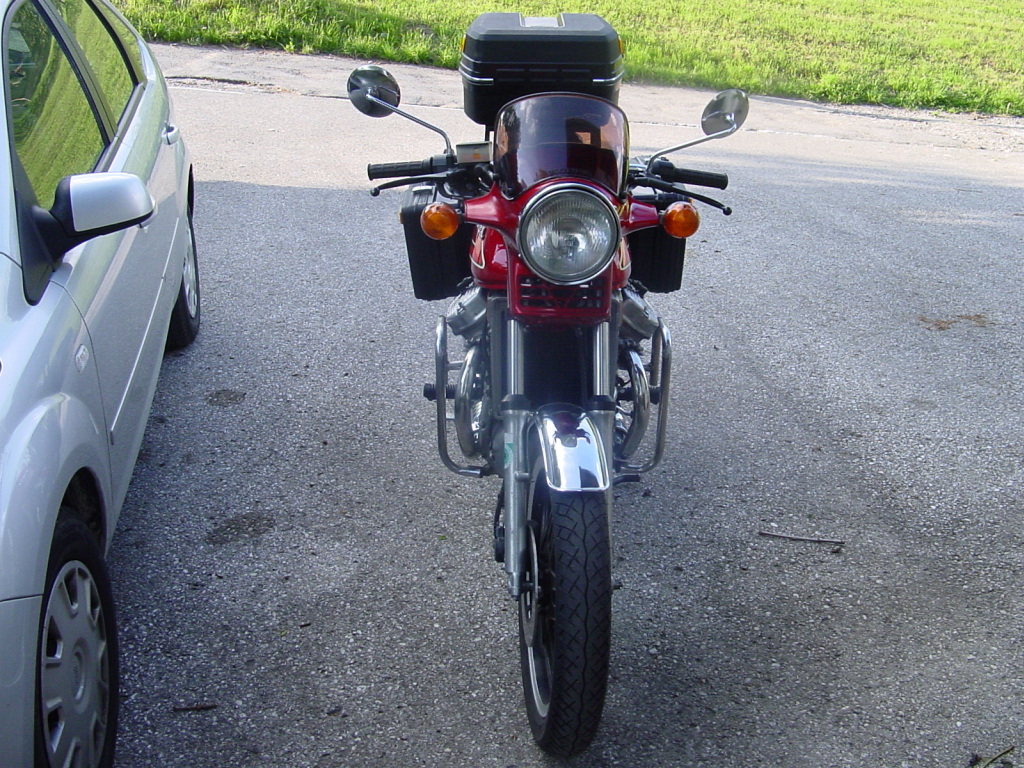

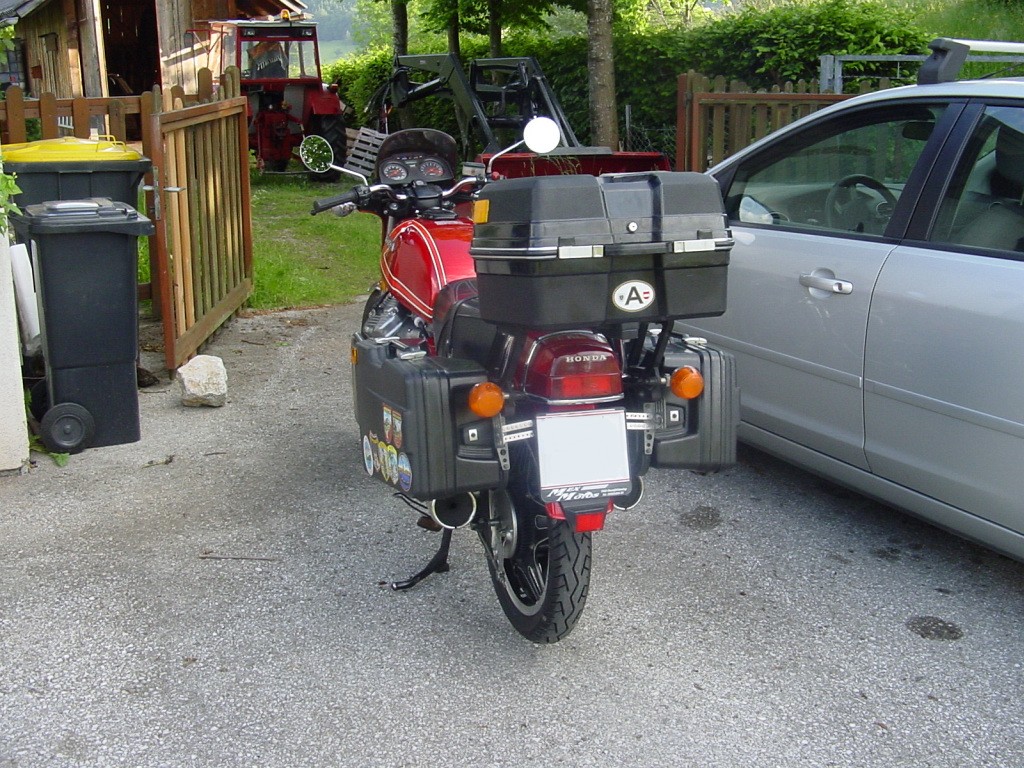

Restauration abgeschlossen!

Restauration abgeschlossen!

Restauration abgeschlossen!

Restauration abgeschlossen!

Restauration abgeschlossen!

Restauration abgeschlossen!

Restauration abgeschlossen

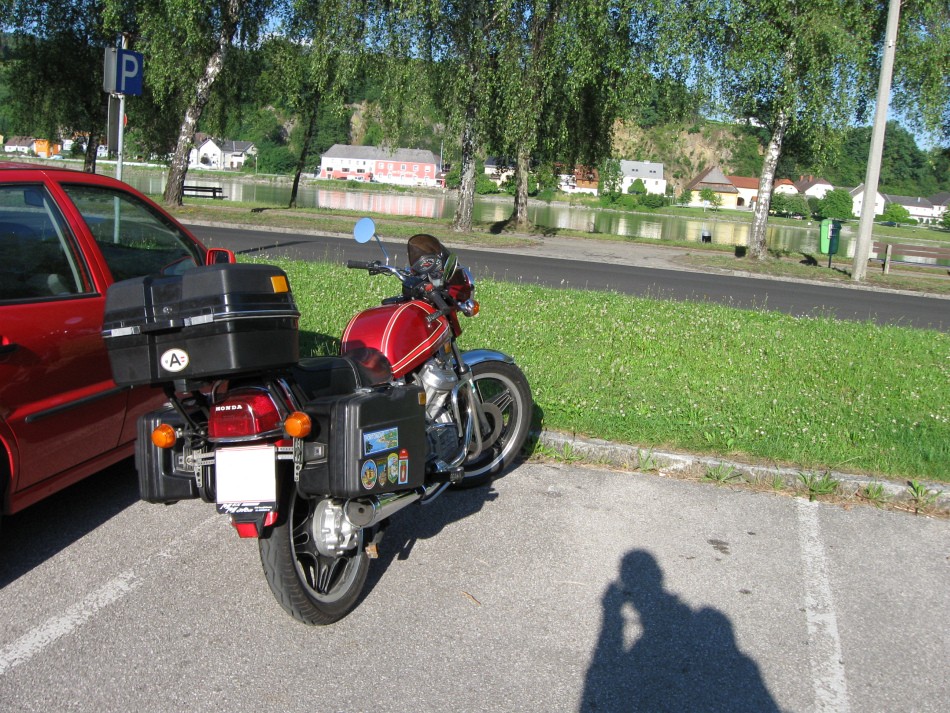

CX 500 an der Donau

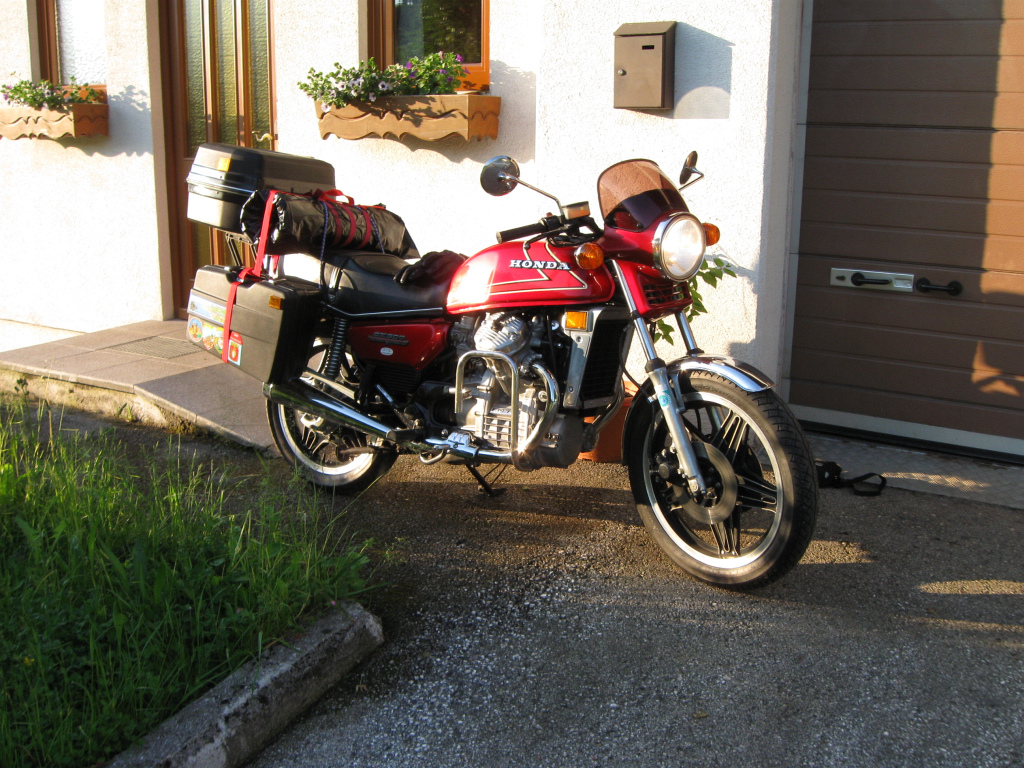

erste längere Ausfahrt!

CX 500 an der Donau
